Panieksloten voor deuren met buisframe

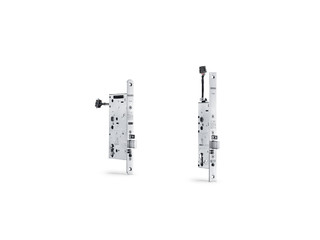

IQ lock EL * Elektromechanisch motorslot voor de combinatie met draaideuraandrijvingen op eenvleugelige deuren

Gemotoriseerde ontgrendeling van de deur in minder dan een seconde
Mechanische zelfvergrendeling zorgt voor een automatische kantschuif bij iedere keer sluiten
Paniekfunctie, die (ook vergrendelde) vluchtdeuren op ieder willekeurig moment in vluchtrichting opent
Gedeelde dagschoot voorkomt het blokkeren van de grendel ook onder voorlast
Elektrische uitloopbeveiliging zorgt voor het veilig vergrendelen van de deur
Verschillende bedrijfsmodi voor elke situatie

Toon meer

Geïntegreerde terugmeldingscontacten maken de volledige bewaking van de deur mogelijk
Naar keuze sabotagebewaking of cilindercontact
Kleine achterdoornmaat en geringe afmetingen van de slotkast

Neem contact met ons op

Toepassingsgebieden

Nooduitgangs- en paniekdeuren met enkele vleugel
Deuren in vlucht- en evacuatieroutes
Brand- en rookwerende deuren (met motorslotbesturing MST 210)
RWA-luchttoevoerdeuren
Toegangscontrolesystemen
Combineerbaar met GEZE automatische draaideursystemen

Productspecificaties

	IQ lock EL
DIN-richting	links/rechts
Bedrijfstemperatuur	-10 - 50 °C
Motorische ontgrendeling	< 1 s
Paniekfunctie/mechanisch zelfvergrendelend	Ja
Gedeelde dagschoot (afstand van 3 mm tussen dag- en nachtschoot)	Ja
Elektrische verloopbeveiliging	Ja
Drie bedrijfsmodi (dagfunctie / permanent ontgrendeld / nachtbedrijf)	Ja
Retourmeldcontacten voor slottoestanden	Ja
Naar keuze sabotagebewaking of cilindercontact	Ja
Aansturing	Extern contact
Stroomverbruik	80 mA bij 24V / 400 mA bij 24V kortstondig, 160 mA bij 12V / 1 A bij 12V kortstondig
Belastbaarheid van het relais	30 V/500 mA
Drukbestendigheid tegen inbraak	10000 N
Aansluitkabel lengte	15 m

Downloads

Prestatieverklaringen

Download (.PDF | 3 MB)

Prestatieverklaringen BG CS DE EL EN ES FR HR HU IT NL PL RO SK (791870)

Download (.PDF | 3 MB)

Varianten & bevestigingsmateriaal

Bevestigingsmateriaal
Varianten

Bevestigingsmateriaal

MST 210

Motorslotbesturing voor IQ Lock EL en IQ lock EL DL

Productdetails

Bevestigingsmateriaal

Afneembare kabelovergang

Geleiding van de aansluitkabel op de deurvleugel

Productdetails

Bevestigingsmateriaal

GC Lock Control SHEV

Extra motorslotbesturing voor 12 V- of 24 V-motorsloten op een RWA-luchttoevoerdeur

Productdetails

Alleen verschillen tonen

Ident-nr.	Benaming	Beschrijving	PC maat slot	Doornmaat	DIN-richting	Voorplaatafmetingen	Voedingsspanning	Kleur
103640	Motorslot IQ Lock EL	voor deuren met buisframe met hoekige voorplaat 24 x 270 x 3 mm / Bedrijfsspanning: 12 - 24 V DC Stroomverbruik: 80 mA / 24 V; 160 mA / 12V max. stroomverbruik (kortstondig): 400 mA / 24 V; 1 A / 12 V	92 mm	35 mm	links/rechts	24 x 270 x 3 mm	12 - 24 V DC	EV1
121822	Motorslot IQ Lock EL	voor deuren met buisframe met hoekige voorplaat 24 x 270 x 3 mm / Bedrijfsspanning: 12 - 24 V DC Stroomverbruik: 80 mA / 24 V; 160 mA / 12V max. stroomverbruik (kortstondig): 400 mA / 24 V; 1 A / 12 V	92 mm	40 mm	links/rechts	24 x 270 x 3 mm	12 - 24 V DC	EV1
115021	Motorslot IQ Lock EL	voor deuren met buisframe met hoekige voorplaat 24 x 270 x 3 mm / Bedrijfsspanning: 12 - 24 V DC Stroomverbruik: 80 mA / 24 V; 160 mA / 12V max. stroomverbruik (kortstondig): 400 mA / 24 V; 1 A / 12 V	92 mm	40 mm	links/rechts	24 x 270 x 3 mm	12 - 24 V DC	EV1
121821	Motorslot IQ Lock EL	voor deuren met buisframe met hoekige voorplaat 24 x 270 x 3 mm / Bedrijfsspanning: 12 - 24 V DC Stroomverbruik: 80 mA / 24 V; 160 mA / 12V max. stroomverbruik (kortstondig): 400 mA / 24 V; 1 A / 12 V	92 mm	35 mm	links/rechts	24 x 270 x 3 mm	12 - 24 V DC	EV1
121826	Motorslot IQ Lock EL	voor massieve deurvleugels met ronde voorplaat 20 x 235 x 3 mm / Bedrijfsspanning: 12 - 24 V DC Stroomverbruik: 80 mA / 24 V; 160 mA / 12V max. stroomverbruik (kortstondig): 400 mA / 24 V; 1 A / 12 V	72 mm	80 mm	links/rechts	20 x 235 x 3 mm	12 - 24 V DC	EV1
103641	Motorslot IQ Lock EL	voor deuren met buisframe met hoekige voorplaat 24 x 270 x 3 mm / Bedrijfsspanning: 12 - 24 V DC Stroomverbruik: 80 mA / 24 V; 160 mA / 12V max. stroomverbruik (kortstondig): 400 mA / 24 V; 1 A / 12 V	92 mm	45 mm	links/rechts	24 x 270 x 3 mm	12 - 24 V DC	EV1
103644	Motorslot IQ Lock EL	voor massieve deurvleugels met ronde voorplaat 20 x 235 x 3 mm / Bedrijfsspanning: 12 - 24 V DC Stroomverbruik: 80 mA / 24 V; 160 mA / 12V max. stroomverbruik (kortstondig): 400 mA / 24 V; 1 A / 12 V	72 mm	80 mm	links/rechts	20 x 235 x 3 mm	12 - 24 V DC	EV1
103643	Motorslot IQ Lock EL	voor massieve deurvleugels met ronde voorplaat 20 x 235 x 3 mm / Bedrijfsspanning: 12 - 24 V DC Stroomverbruik: 80 mA / 24 V; 160 mA / 12V max. stroomverbruik (kortstondig): 400 mA / 24 V; 1 A / 12 V	72 mm	65 mm	links/rechts	20 x 235 x 3 mm	12 - 24 V DC	EV1
121827	Motorslot IQ Lock EL	voor massieve deurvleugels met ronde voorplaat 20 x 235 x 3 mm / Bedrijfsspanning: 12 - 24 V DC Stroomverbruik: 80 mA / 24 V; 160 mA / 12V max. stroomverbruik (kortstondig): 400 mA / 24 V; 1 A / 12 V	72 mm	100 mm	links/rechts	20 x 235 x 3 mm	12 - 24 V DC	EV1
121824	Motorslot IQ Lock EL	voor massieve deurvleugels met ronde voorplaat 20 x 235 x 3 mm / Bedrijfsspanning: 12 - 24 V DC Stroomverbruik: 80 mA / 24 V; 160 mA / 12V max. stroomverbruik (kortstondig): 400 mA / 24 V; 1 A / 12 V	72 mm	55 mm	links/rechts	20 x 235 x 3 mm	12 - 24 V DC	EV1
121825	Motorslot IQ Lock EL	voor massieve deurvleugels met ronde voorplaat 20 x 235 x 3 mm / Bedrijfsspanning: 12 - 24 V DC Stroomverbruik: 80 mA / 24 V; 160 mA / 12V max. stroomverbruik (kortstondig): 400 mA / 24 V; 1 A / 12 V	72 mm	65 mm	links/rechts	20 x 235 x 3 mm	12 - 24 V DC	EV1
121823	Motorslot IQ Lock EL	voor deuren met buisframe met hoekige voorplaat 24 x 270 x 3 mm / Bedrijfsspanning: 12 - 24 V DC Stroomverbruik: 80 mA / 24 V; 160 mA / 12V max. stroomverbruik (kortstondig): 400 mA / 24 V; 1 A / 12 V	92 mm	45 mm	links/rechts	24 x 270 x 3 mm	12 - 24 V DC	EV1
103695	Motorslot IQ Lock EL	voor massieve deurvleugels met ronde voorplaat 20 x 235 x 3 mm / Bedrijfsspanning: 12 - 24 V DC Stroomverbruik: 80 mA / 24 V; 160 mA / 12V max. stroomverbruik (kortstondig): 400 mA / 24 V; 1 A / 12 V	72 mm	100 mm	links/rechts	20 x 235 x 3 mm	12 - 24 V DC	EV1
103642	Motorslot IQ Lock EL	voor massieve deurvleugels met ronde voorplaat 20 x 235 x 3 mm / Bedrijfsspanning: 12 - 24 V DC Stroomverbruik: 80 mA / 24 V; 160 mA / 12V max. stroomverbruik (kortstondig): 400 mA / 24 V; 1 A / 12 V	72 mm	55 mm	links/rechts	20 x 235 x 3 mm	12 - 24 V DC	EV1
178372	Motorslot IQ Lock EL	voor massieve deurvleugels met ronde voorplaat 24 x 235 x 3 mm / Bedrijfsspanning: 12 - 24 V DC Stroomverbruik: 80 mA / 24 V; 160 mA / 12V max. stroomverbruik (kortstondig): 400 mA / 24 V; 1 A / 12 V	72 mm	55 mm	links/rechts	24 x 235 x 3 mm	12 - 24 V DC	EV1
163806	Motorslot IQ Lock EL	voor massieve deurvleugels met ronde voorplaat 24 x 235 x 3 mm / Bedrijfsspanning: 12 - 24 V DC Stroomverbruik: 80 mA / 24 V; 160 mA / 12V max. stroomverbruik (kortstondig): 400 mA / 24 V; 1 A / 12 V	72 mm	80 mm	links/rechts	24 x 235 x 3 mm	12 - 24 V DC	EV1
157359	Motorslot IQ Lock EL	voor deuren met buisframe met hoekige voorplaat 22 x 285 x 3 mm / Bedrijfsspanning: 12 - 24 V DC Stroomverbruik: 80 mA / 24 V; 160 mA / 12V max. stroomverbruik (kortstondig): 400 mA / 24 V; 1 A / 12 V	92 mm	35 mm	links/rechts	22 x 285 x 3 mm	12 - 24 V DC	EV1
162566	Motorslot IQ Lock EL	voor deuren met buisframe met hoekige voorplaat 28 x 270 x 3 mm / Bedrijfsspanning: 12 - 24 V DC Stroomverbruik: 80 mA / 24 V; 160 mA / 12V max. stroomverbruik (kortstondig): 400 mA / 24 V; 1 A / 12 V	92 mm	35 mm	links/rechts	28 x 270 x 3 mm	12 - 24 V DC	EV1
163328	Motorslot IQ Lock EL	voor deuren met buisframe met hoekige voorplaat 22 x 285 x 3 mm / Bedrijfsspanning: 12 - 24 V DC Stroomverbruik: 80 mA / 24 V; 160 mA / 12V max. stroomverbruik (kortstondig): 400 mA / 24 V; 1 A / 12 V	92 mm	40 mm	links/rechts	22 x 285 x 3 mm	12 - 24 V DC	EV1
162567	Motorslot IQ Lock EL	voor deuren met buisframe met hoekige voorplaat 28 x 270 x 3 mm / Bedrijfsspanning: 12 - 24 V DC Stroomverbruik: 80 mA / 24 V; 160 mA / 12V max. stroomverbruik (kortstondig): 400 mA / 24 V; 1 A / 12 V	92 mm	40 mm	links/rechts	28 x 270 x 3 mm	12 - 24 V DC	EV1
157360	Motorslot IQ Lock EL	voor deuren met buisframe met hoekige voorplaat 22 x 285 x 3 mm / Bedrijfsspanning: 12 - 24 V DC Stroomverbruik: 80 mA / 24 V; 160 mA / 12V max. stroomverbruik (kortstondig): 400 mA / 24 V; 1 A / 12 V	92 mm	45 mm	links/rechts	22 x 285 x 3 mm	12 - 24 V DC	EV1

* Opmerking over de weergegeven producten

De hierboven genoemde producten kunnen variëren qua vorm, type, kenmerken en functie (ontwerp, afmetingen, beschikbaarheid, goedkeuringen, normen etc.) afhankelijk van het land. Neem voor vragen contact op met uw GEZE-contactpersoon, of stuur ons een E-Mail .
