GC Lock Control SHEV * Extra motorslotbesturing voor 12 V- of 24 V-motorsloten op een RWA-luchttoevoerdeur
- Compatibel met motorsloten tot 4,5 A (24 V) en 1,25 A (12 V)
- Ondersteunt alle GEZE-componenten: RWA-centrale, toevoerluchtaandrijving, draaideuraandrijving en deurcentrale
- Eenvoudige en veilige bekabeling van de componenten voor verschillende RWA-toevoerluchtoplossingen
- Eenduidig gepositioneerde in- en uitgangen vereenvoudigen de installatie
- Beveiligde stroomtoevoer van de motorsloten via RWA-centrale en voeding
- Statusweergave maakt eenvoudig onderhoud en installatie mogelijk
- Gelijkrichterfunctie voor het ompolen c.q. resetten van de RWA-centrale
- Overspanningsbescherming op de RWA-ingang
- Veilig openen en sluiten ook in het normale bedrijf
- Integreerbaar in gebouwbeheertechniek of SIM-systemen via RWA-centrale
- Per toevoerluchtdeur (1- of 2-vleugelig) met motorslot is een besturing nodig
Deze extra besturing voor RWA-luchttoevoerdeuren maakt een eenvoudige en veilige bekabeling mogelijk van de componenten die gebruikt worden op een RWA-luchttoevoerdeur met enkele of dubbele vleugel. Daarmee worden de componenten in de RWA-situatie door de geregelde RWA-centrale van spanning voorzien en dienovereenkomstig aangestuurd. De werking van een 12 V-motorslot wordt met een extra DC/DC-omvormer mogelijk gemaakt.
Toepassingsgebieden
- 1- en 2-vleugelige RWA-luchttoevoerdeuren
- RWA-toevoerluchtoplossingen in combinatie met een motorslot
- Monteerbaar in de GEZE-opbouwbehuizing of in de deurverdelers
- Railmontage
Inbouwsituaties in referentieobjecten en -video's

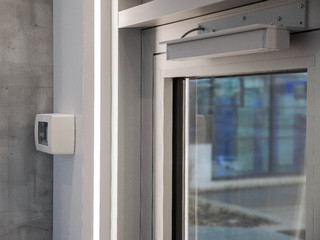

GC Lock Control SHEV
Extra motorslot-besturing voor 12 V- of 24 V-motorsloten op een RWA-luchttoevoerdeur. © GEZE GmbH

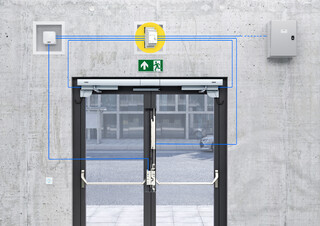

GC Lock Control SHEV schema bedrading
Centrale besturing voor RWA-luchttoevoerdeuren, vereenvoudigt de bedrading en garandeert de motorslotwerking in geval van alarm. © GEZE GmbH

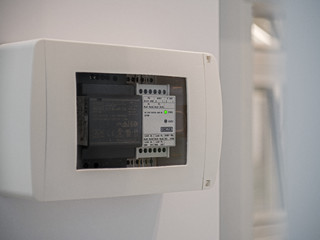

GC Lock Control SHEV
Door alle componenten van spanning te voorzien, is er altijd sprake van een veilige ontgrendeling en een betrouwbare voeding van de motorsloten. © GEZE GmbH

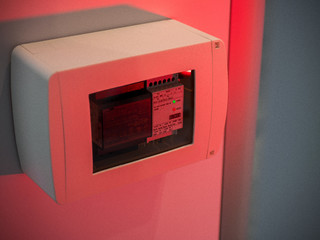

GC Lock Control SHEV
Dankzij de geïntegreerde statusweergave van de stroomtoevoer en de aanwezigheid van een RWA-signaal kan de extra besturing eenvoudig worden onderhouden. © GEZE GmbH
RWA-luchttoevoerdeur met een uitzethendelaandrijving K 600 T en de extra motorslot-besturing GC Lock Control SHEV GC Lock Control SHEV.
GEZE biedt een uitgebreide rook- en warmteafvoeroplossing aan, die de RWA-noodstroomcentrale, deuraandrijvingen, zelfvergrendelende panieksloten en de extra motorslot-besturing GC Lock Control SHEV omvat. De GC Lock Control SHEV garandeert daarbij de veilige werking van motorsloten op een RWA-luchttoevoerdeur in het geval van alarm en fungeert gelijktijdig als centraal aansluitpunt voor alle deurcomponenten op het RWA-systeem. © GEZE GmbH
Productspecificaties
| GC Lock Control SHEV | |
| Afmetingen | 35 x 60 x 90 mm |
| Type montage | Railmontage |
| Stroomverbruik | 150 mA |
| Stroom aandrijvingen (max.) | 4.5 A (24 V) |
| Stroom motorsloten (max.) | 4.5 A (24 V), 1.25 A (12 V) |
| Kabelmaat (max.) | 2.5 mm² |
| Bedrijfstemperatuur | -5 - 70 °C |
| Beschermingsgraad | IP20 |
| Beschermingsklasse | II |
