Serrure 1 vantail

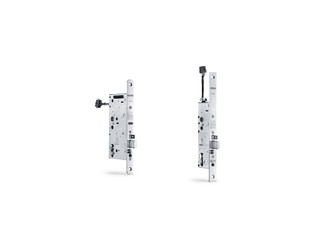

IQ lock EL * Serrure motorisée électromécanique pour une combinaison avec des automatisme de portes battantes sur des portes à un vantail

Déverrouillage motorisé de la porte en moins d'une seconde
L’autoverrouillage mécanique assure une sortie automatique du pêne à chaque fermeture
Fonction antipanique, qui ouvre à tout moment les portes de secours (même verrouillées) dans la direction de secours
Le pêne croisé divisé évite le blocage du pêne même en cas de précharge
La soupape de sécurité électrique assure un verrouillage sécurisé de la porte
Différents modes de fonctionnement pour chaque situation

Les contacts de retour intégrés permettent de garantir une surveillance complète de la porte
Surveillance anti-vandalisme ou contact du cylindre au choix
Faible distance au canon et dimensions réduites du boîtier de serrure

Contactez-nous

Domaines d’application

Portes de sortie de secours et portes antipanique à un vantail
Portes dans les issues de secours
Portes coupe-feu et pare-flammes (avec commande de serrure motorisée MST 210)
Portes d'amenée d'air frais
Système de contrôle d'accès
Combinaison possible avec un système de porte battante automatique GEZE

Spécifications du produit

	IQ lock EL
Sens d'ouverture	gauche / droite
Température de service	-10 - 50 °C
Déverrouillage motorisé	< 1 s
Fonction antipanique / Verrouillage automatique mécanique	Oui
Pêne croisé (3 mm de distance entre le demi-pêneet le pêne dormant)	Oui
Protection électrique du système	Oui
Trois modes de fonctionnement (mode Jour / Déverrouillage permanent / Fonctionnement de nuit)	Oui
Signal de l'état de la serrure	Oui
Surveillance anti-vandalisme ou contact du cylindre au choix	Oui
Organes de commande	Contact externe
Consommation de courant	80 mA à 24 V / 400 mA à 24 V brièvement, 160 mA à 12V / 1 A à 12V brièvement
Résistance des contacts	30 V / 500 mA
Résistance à la pression en cas d'effraction	10000 N
Longueur du câble de connexion	15 m

Téléchargements

Prospectus/Dossiers

Télécharger (.PDF | 1 MB)

Télécharger (.PDF | 1 MB)

Télécharger (.PDF | 1 MB)

Déclaration des performances

Télécharger (.PDF | 3 MB)

Déclaration des performances BG CS DE EL EN ES FR HR HU IT NL PL RO SK (791870)

Télécharger (.PDF | 3 MB)

Variantes et accessoires

Accessoires
Variantes

Accessoires

MST 210

Commande de serrure motorisée pour IQ lock EL et IQ lock EL DL

Détails du produit

Accessoires

Passage de câble détachable

Guidage du câble de raccordement sur le vantail

Détails du produit

Accessoires

GC Lock Control SHEV

Commande supplémentaire de serrure motorisée pour serrures motorisées 12 V ou 24 V sur une porte d'amenée d'air frais

Détails du produit

Afficher uniquement les différences

N° d’identification	Désignation	Description	Entraxe de la serrure	Masse épine	Sens d'ouverture	Dimensions des battées plates	Tension d'alimentation	Couleur
121827	Serrure motorisée IQ lock EL	Avec une battée plate ronde 20 x 235 x 3 mm / Tension de service : 12 - 24 V DC ; Consommation de courant : ; 80 mA / 24 V ; 160 mA / 12 V; Consommation de courant max. (à court terme) : ; 400 mA / 24 V ; 1 A / 12 V	72 mm	100 mm	gauche / droite	20 x 235 x 3 mm	12 - 24 V DC	EV1
103695	Serrure motorisée IQ lock EL	Avec une battée plate ronde 20 x 235 x 3 mm / Tension de service : 12 - 24 V DC ; Consommation de courant : ; 80 mA / 24 V ; 160 mA / 12 V; Consommation de courant max. (à court terme) : ; 400 mA / 24 V ; 1 A / 12 V	72 mm	100 mm	gauche / droite	20 x 235 x 3 mm	12 - 24 V DC	EV1
121824	Serrure motorisée IQ lock EL	Avec une battée plate ronde 20 x 235 x 3 mm / Tension de service : 12 - 24 V DC ; Consommation de courant : ; 80 mA / 24 V ; 160 mA / 12 V; Consommation de courant max. (à court terme) : ; 400 mA / 24 V ; 1 A / 12 V	72 mm	55 mm	gauche / droite	20 x 235 x 3 mm	12 - 24 V DC	EV1
103642	Serrure motorisée IQ lock EL	Avec une battée plate ronde 20 x 235 x 3 mm / Tension de service : 12 - 24 V DC ; Consommation de courant : ; 80 mA / 24 V ; 160 mA / 12 V; Consommation de courant max. (à court terme) : ; 400 mA / 24 V ; 1 A / 12 V	72 mm	55 mm	gauche / droite	20 x 235 x 3 mm	12 - 24 V DC	EV1
178372	Serrure motorisée IQ lock EL	Avec une battée plate ronde 24 x 235 x 3 mm / Tension de service : 12 - 24 V DC ; Consommation de courant : ; 80 mA / 24 V ; 160 mA / 12 V; Consommation de courant max. (à court terme) : ; 400 mA / 24 V ; 1 A / 12 V	72 mm	55 mm	gauche / droite	24 x 235 x 3 mm	12 - 24 V DC	EV1
121825	Serrure motorisée IQ lock EL	Avec une battée plate ronde 20 x 235 x 3 mm / Tension de service : 12 - 24 V DC ; Consommation de courant : ; 80 mA / 24 V ; 160 mA / 12 V; Consommation de courant max. (à court terme) : ; 400 mA / 24 V ; 1 A / 12 V	72 mm	65 mm	gauche / droite	20 x 235 x 3 mm	12 - 24 V DC	EV1
103643	Serrure motorisée IQ lock EL	Avec une battée plate ronde 20 x 235 x 3 mm / Tension de service : 12 - 24 V DC ; Consommation de courant : ; 80 mA / 24 V ; 160 mA / 12 V; Consommation de courant max. (à court terme) : ; 400 mA / 24 V ; 1 A / 12 V	72 mm	65 mm	gauche / droite	20 x 235 x 3 mm	12 - 24 V DC	EV1
163806	Serrure motorisée IQ lock EL	Avec une battée plate ronde 24 x 235 x 3 mm / Tension de service : 12 - 24 V DC ; Consommation de courant : ; 80 mA / 24 V ; 160 mA / 12 V; Consommation de courant max. (à court terme) : ; 400 mA / 24 V ; 1 A / 12 V	72 mm	80 mm	gauche / droite	24 x 235 x 3 mm	12 - 24 V DC	EV1
121826	Serrure motorisée IQ lock EL	Avec une battée plate ronde 20 x 235 x 3 mm / Tension de service : 12 - 24 V DC ; Consommation de courant : ; 80 mA / 24 V ; 160 mA / 12 V; Consommation de courant max. (à court terme) : ; 400 mA / 24 V ; 1 A / 12 V	72 mm	80 mm	gauche / droite	20 x 235 x 3 mm	12 - 24 V DC	EV1
103644	Serrure motorisée IQ lock EL	Avec une battée plate ronde 20 x 235 x 3 mm / Tension de service : 12 - 24 V DC ; Consommation de courant : ; 80 mA / 24 V ; 160 mA / 12 V; Consommation de courant max. (à court terme) : ; 400 mA / 24 V ; 1 A / 12 V	72 mm	80 mm	gauche / droite	20 x 235 x 3 mm	12 - 24 V DC	EV1
121821	Serrure motorisée IQ lock EL	Avec une battée plate carrée 24 x 270 x 3 mm / Tension de service : 12 - 24 V DC ; Consommation de courant : ; 80 mA / 24 V ; 160 mA / 12 V; Consommation de courant max. (à court terme) : ; 400 mA / 24 V ; 1 A / 12 V	92 mm	35 mm	gauche / droite	24 x 270 x 3 mm	12 - 24 V DC	EV1
103640	Serrure motorisée IQ lock EL	Avec une battée plate carrée 24 x 270 x 3 mm / Tension de service : 12 - 24 V DC ; Consommation de courant : ; 80 mA / 24 V ; 160 mA / 12 V; Consommation de courant max. (à court terme) : ; 400 mA / 24 V ; 1 A / 12 V	92 mm	35 mm	gauche / droite	24 x 270 x 3 mm	12 - 24 V DC	EV1
157359	Serrure motorisée IQ lock EL	Avec une battée plate carrée 22 x 285 x 3 mm / Tension de service : 12 - 24 V DC ; Consommation de courant : ; 80 mA / 24 V ; 160 mA / 12 V; Consommation de courant max. (à court terme) : ; 400 mA / 24 V ; 1 A / 12 V	92 mm	35 mm	gauche / droite	22 x 285 x 3 mm	12 - 24 V DC	EV1
162566	Serrure motorisée IQ lock EL	Avec une battée plate carrée 28 x 270 x 3 mm / Tension de service : 12 - 24 V DC ; Consommation de courant : ; 80 mA / 24 V ; 160 mA / 12 V; Consommation de courant max. (à court terme) : ; 400 mA / 24 V ; 1 A / 12 V	92 mm	35 mm	gauche / droite	28 x 270 x 3 mm	12 - 24 V DC	EV1
121822	Serrure motorisée IQ lock EL	Avec une battée plate carrée 24 x 270 x 3 mm / Tension de service : 12 - 24 V DC ; Consommation de courant : ; 80 mA / 24 V ; 160 mA / 12 V; Consommation de courant max. (à court terme) : ; 400 mA / 24 V ; 1 A / 12 V	92 mm	40 mm	gauche / droite	24 x 270 x 3 mm	12 - 24 V DC	EV1
115021	Serrure motorisée IQ lock EL	Avec une battée plate carrée 24 x 270 x 3 mm / Tension de service : 12 - 24 V DC ; Consommation de courant : ; 80 mA / 24 V ; 160 mA / 12 V; Consommation de courant max. (à court terme) : ; 400 mA / 24 V ; 1 A / 12 V	92 mm	40 mm	gauche / droite	24 x 270 x 3 mm	12 - 24 V DC	EV1
163328	Serrure motorisée IQ lock EL	Avec une battée plate carrée 22 x 285 x 3 mm / Tension de service : 12 - 24 V DC ; Consommation de courant : ; 80 mA / 24 V ; 160 mA / 12 V; Consommation de courant max. (à court terme) : ; 400 mA / 24 V ; 1 A / 12 V	92 mm	40 mm	gauche / droite	22 x 285 x 3 mm	12 - 24 V DC	EV1
162567	Serrure motorisée IQ lock EL	Avec une battée plate carrée 28 x 270 x 3 mm / Tension de service : 12 - 24 V DC ; Consommation de courant : ; 80 mA / 24 V ; 160 mA / 12 V; Consommation de courant max. (à court terme) : ; 400 mA / 24 V ; 1 A / 12 V	92 mm	40 mm	gauche / droite	28 x 270 x 3 mm	12 - 24 V DC	EV1
121823	Serrure motorisée IQ lock EL	Avec une battée plate carrée 24 x 270 x 3 mm / Tension de service : 12 - 24 V DC ; Consommation de courant : ; 80 mA / 24 V ; 160 mA / 12 V; Consommation de courant max. (à court terme) : ; 400 mA / 24 V ; 1 A / 12 V	92 mm	45 mm	gauche / droite	24 x 270 x 3 mm	12 - 24 V DC	EV1
103641	Serrure motorisée IQ lock EL	Avec une battée plate carrée 24 x 270 x 3 mm / Tension de service : 12 - 24 V DC ; Consommation de courant : ; 80 mA / 24 V ; 160 mA / 12 V; Consommation de courant max. (à court terme) : ; 400 mA / 24 V ; 1 A / 12 V	92 mm	45 mm	gauche / droite	24 x 270 x 3 mm	12 - 24 V DC	EV1
157360	Serrure motorisée IQ lock EL	Avec une battée plate carrée 22 x 285 x 3 mm / Tension de service : 12 - 24 V DC ; Consommation de courant : ; 80 mA / 24 V ; 160 mA / 12 V; Consommation de courant max. (à court terme) : ; 400 mA / 24 V ; 1 A / 12 V	92 mm	45 mm	gauche / droite	22 x 285 x 3 mm	12 - 24 V DC	EV1

* Remarque concernant les produits présentés

Les produits mentionnés ci-dessus peuvent varier en termes de forme, de type, de caractéristiques et de fonction (design, dimensions, disponibilité, homologations, normes, etc.) selon les pays. Pour toute question, veuillez contacter votre interlocuteur GEZE ou nous écrire à E-Mail .
