Openingsaandrijvingen
ECchain Kettingaandrijving met universele consoles voor eenvoudige automatiseringen in de ventilatie
- Voordelige en krachtige kettingaandrijving voor ventilatietoepassingen met 230 V
- Variabele slaginstelling op 200 mm of 400 mm voor verschillende ventilatie-eisen mogelijk
- Universele houders en consoles voor op de markt verkrijgbare profielsystemen
- Snelle en eenvoudige montage
- Variabel bruikbaar op kleine bovenlichten
Kettingaandrijving met universele consoles voor eenvoudige automatiseringen in de ventilatie
Toepassingsgebieden
- Natuurlijke ventilatie (230 V) ook voor de particuliere woningbouw
- Naar binnen en buiten toe openende ramen met kiep-, klap- en draaivleugels
- Montage op houten-, kunststof- of metalen ramen
- Kopmontage
Inbouwsituaties in referentieobjecten en -video's

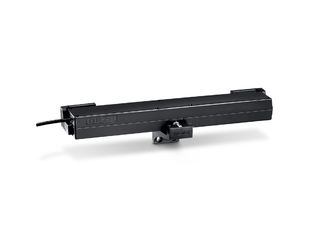

Kettingaandrijving ECchain
Kettingaandrijving met universele consoles voor eenvoudige automatiseringen in de ventilatie, geïnstalleerd in een woning © GEZE GmbH
Veiligheidsaanwijzing
Vallende raamvleugels kunnen een groot gevaar voor lijf en leven vormen van personen die zich in de omgeving bevinden. Daarom is bij het gebruik van GEZE aandrijvingen op kiepramen het gebruik van GEZE veiligheidsscharen absoluut voorgeschreven.
Productspecificaties
| ECchain | |
| Benodigde ruimte op het kozijn (min.) | Kozijnmontage NAAR BINNEN OPENEND: 55 mm, Kozijnmontage NAAR BUITEN OPENEND: 35 mm |
| Benodigde ruimte op het raam (min.) | Kozijnmontage NAAR BINNEN OPENEND: 37 mm, Kozijnmontage NAAR BUITEN OPENEND: 20 mm |
| Beschikbare slaglengte | 200 mm, 400 mm |
| Openingssnelheid ventilatie | 9 mm/s |
| Sluitsnelheid (max.) | 9 mm/s |
| Drukkracht (max.) | 250 N |
| Dichthoudkracht (max.) | 1800 N |
| Trekkracht | 250 N |
| Raamgewicht | 200 kg* |
| Overslagbereik | 10 - 23 mm |
| Spanning tijdens bedrijf | 230 V ± 10 % |
| Bedrijfsspanning | 230 V |
| Stroomverbruik | 0.13 A |
| Vermogensverbruik | 30 W |
| Inschakelduur | 30 % |
| Min. aderdoorsnede | 0.75 mm² |
| Aantal aders | 4 aders |
| Bedrijfstemperatuur | -5 - 60 °C |
| Beschermingsgraad | IP30 |
| Beschermingsklasse | II |
| Eindafschakeling open | Eindschakelaar |
| Eindafschakeling gesloten | elektronisch door middel van stroomverbruik |
| Uitschakeling bij overbelasting | Ja |
| Kiepraam NAAR BINNEN OPENEND kozijnmontage | Ja |
| Draairaam NAAR BINNEN OPENEND kozijnmontage | Ja |
| Draairaam NAAR BUITEN OPENEND kozijnmontage | Ja |
| Klapraam NAAR BUITEN OPENEND kozijnmontage | Ja |
