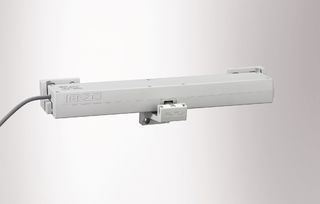

ECchain * Motorisation à chaîne avec consoles universelles pour l’automatisation facile en fonctionnement de la ventilation
- Entraînement à chaîne économique et performant pour la ventilation avec 230 V
- Réglage de course intégré sur 200 mm ou 400 mm pour différentes exigences en matière de ventilation
- Supports et consoles universels pour des systèmes de profilés courants
- Montage rapide et facile
- Utilisation variable sur les petits impostes
Domaines d’application
- Ventilation naturelle (230 V) spécialement pour la construction de logements privés
- Fenêtres à soufflet, à l’italienne et à la française ouvrant vers l’intérieur et vers l’extérieur
- Montage sur les fenêtres en bois, en PVC ou en métal
- Montage sur le dormant
Situations de montage dans des projets de référence et des vidéos
Vidéo de montage Ouvre-fenêtre GEZE ECchain
L’ouvre-fenêtre électrique GEZE ECchain offre des possibilités dʼautomatisation simples et peut être monté facilement et rapidement à l’aide d’un gabarit de perçage
Note de sécurité
Les chutes de battants peuvent représenter un danger conséquent pour la vie et la santé des personnes situées à proximité. Par conséquent, en cas d’utilisation d’entraînements GEZE sur des fenêtres à soufflet, l’utilisation des compas de sécurité est prescrite obligatoirement.
Spécifications du produit
| ECchain | |
| Dimensions | 409 x 44 x 63 mm |
| Espace requis sur le dormant (min.) | Montage sur dormant, vers l'intérieur : 55 mm, montage sur dormant vers l'extérieur : 35 mm |
| Espace requis sur le vantail (min.) | Montage sur dormant, vers l'intérieur : 37 mm, montage sur dormant vers l'extérieur : 20 mm |
| Vitesse d'ouverture ventilation | 9 mm/s |
| Vitesse de fermeture (max.) | 9 mm/s |
| Force de poussée (max.) | 250 N |
| Force de maintien en position fermée (max.) | 1800 N |
| Force de traction | 250 N |
| Poids du vantail | 200 kg* |
| Zone de recouvrement | 10 - 23 mm |
| Tension en cours de fonctionnement | 230 V ± 10 % |
| Tension d'alimentation | 230 V |
| Consommation de courant | 0.13 A |
| Puissance consommée | 30 W |
| Facteur d'utilisation | 30 % |
| Section de câble min. | 0.75 mm² |
| Nombre de fils | 4 fils |
| Température de service | -5 - 60 °C |
| Indice de protection | IP30 |
| Classe de protection | II |
| Capteur de fin de course sorti | Commutateur de fin de course |
| Capteur de fin de course rentré | Électronique par consommation de courant |
| Mise hors service pour surcharge | Oui |
| Fenêtre à soufflet OUVRANT VERS L’INTÉRIEUR montage sur dormant | Oui |
| Fenêtre à la française OUVRANT VERS L’INTÉRIEUR montage sur dormant | Oui |
| Fenêtre à la française OUVRANT VERS L’EXTÉRIEUR montage sur dormant | Oui |
| Fenêtre à battant projetant OUVRANT VERS L’EXTÉRIEUR montage sur dormant | Oui |
Téléchargements
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
Variantes et accessoires
* Remarque concernant les produits présentés
Les produits mentionnés ci-dessus peuvent varier en termes de forme, de type, de caractéristiques et de fonction (design, dimensions, disponibilité, homologations, normes, etc.) selon les pays. Pour toute question, veuillez contacter votre interlocuteur GEZE ou nous écrire à E-Mail .
