TSA 325 NT GG * Automatische tourniquet voor de realisatie van volledig glazen oplossingen
- Zeer rustige slijtagearme aandrijving met min. 17 mm kranshoogte
- Aandrijvings- en besturingstechniek zijn volledig in de vloer verborgen
- Glazen dak met gereduceerde profielen zorgt voor extra transparantie
- Gereduceerde aluminium profielen met afgeronde randen scheppen een moderne optiek
- Trommelwanden van gebogen veiligheidsglas (VSG)
- Vleugel van gehard-veiligheidsglas (ESG) met smalle lijst
- Twee halve schalen uit deels voorgespannen glas (TVG) vormen het door roestvrij stalen punthouders vastgehouden dak.
- Nauwkeurige afsluiting van de vleugels met de zijwanden
- Uitstekend isolerend effect tegen tocht, weersinvloeden en lawaai
- Instelbare automatische snelheid geschikt voor het doorgangsverkeer
- Handmatige bediening van de deur mogelijk, om bijv. reinigingswerkzaamheden uit te voeren
- Koppelbaar en door middel van open standaard (BACnet) in de gebouwautomatisering integreerbaar
- Automatische storingsherkenning en registratie
- Vrij parametrisering in- en uitgangen voor verschillende functies
- Geïntegreerde oplaadbare batterij voor noodopening bij veiligheidsrelevante fouten, zoals stroomuitval
Toepassingsgebieden
- 3- en 4-vleugelige 100% glazen deursystemen
- Binnen- en buitendeuren met hoge toegangsfrequentie
- Representatieve gebouwingangen met grote lichtinval
- Gevels met smalle stijl/grendel-constructies
- Glazen gevels met zeer hoge designeisen
- Binnendiameter van 1800 tot 3000 mm mogelijk
Inbouwsituaties in referentieobjecten en -video's

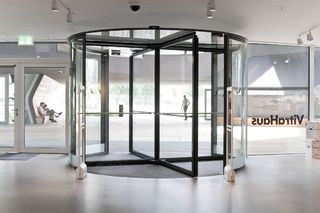

TSA 325 NT GG
Geschikt voor binnen- en beschermd buitenbereik, met beweegbare glazen scheidingswand.Heeft een architecturale ontwerpeis van hoge kwaliteit en is combineerbaar met alle andere elemententypes. © Erwin Kamphuis / GEZE GmbH
TSA 325 NT GG
Geschikt voor binnen- en beschermd buitenbereik, met beweegbare glazen scheidingswand.Heeft een architecturale ontwerpeis van hoge kwaliteit en is combineerbaar met alle andere elemententypes. © Oliver Look / GEZE GmbH
TSA 325 NT GG
Beweegbare glazen scheidingswanden. Binnenbereik en beschermd buitenbereik. Doorlopend geïntegreerd profiel om de functionele eenheden op te nemen.Volledig glazen oppervlak - geen zichtbaar profiel.Hoogwaardig architectonisch ontwerp.Combineerbaar met alle andere elemententypes. © Stefan Dauth / GEZE GmbH
Tourniquet - TSA 325 GG + draaideuraandrijving - TSA 160 NT, FU Campus Dahlem
Drie- en viervleugelige volledig glazen deursystemen handmatig bedienbaar,binnen- en buitendeuren met hoge gebruiksfrequentie © Stefan Dauth / GEZE GmbH
TSA 325 NT GG
Beweegbare glazen scheidingswanden. Binnenbereik en beschermd buitenbereik. Doorlopend geïntegreerd profiel om de functionele eenheden op te nemen.Volledig glazen oppervlak - geen zichtbaar profiel.Hoogwaardig architectonisch ontwerp.Geharde veiligheidsglas 6 mm of 8 mm, geschikt om aan beide zijden met profiel te worden verlijmd.Combineerbaar met alle andere elemententypes. © Erwin Kamphuis / GEZE GmbH
Productspecificaties
| TSA 325 NT GG | |
| Handmatige bediening | Ja |
| Met toerentalbegrenzer (optioneel) | Ja |
| Met positioneringsautomaat (optioneel) | Ja |
| Bediening volledig automatisch | Ja |
| Functie Servo | Ja |
| Geschiktheid voor vlucht- en evacuatieroutes | Nee |
| Functie Break-out (BO) | Nee |
| Binnendiameter (min.) | 1800 mm |
| Binnendiameter (max.) | 3000 mm |
| Voor 3-vleugelige deursystemen | Ja |
| Voor 4-vleugelige deursystemen | Ja |
| Vrije doorgangshoogte | 3000 mm |
| Kranshoogte (min.) | 17 mm |
| Uitvoering zijdelen | 16 mm GG, Speciaal glas op aanvraag |
| Uitvoering dakconstructie | Glazen dak |
| Verlichting | niet mogelijk bij glazen dak |
| Vloerbedekking | Schoonloopmat, Vloermat op aanvraag van klant |
| Luchtgordijninstallatie | op aanvraag |
| Nachtsluiting rangschikking | buitenkant |
| Nachtsluiting type | Handmatig |
| Nachtsluiting model | VSG 10 mm |
| Vergrendeling | Handmatig |
| Deurgrepen horizontaal of verticaal | Ja |
| Vloerring | Ja |
| Ondergrondse aandrijving | Ja |
| Invalidenknop | Ja |
| Normconformiteit | DIN 18650, EN 16005 |
Downloads
LABELLING OBLIGATION: © Stefan Dauth / GEZE GmbH
LABELLING OBLIGATION: © Erwin Kamphuis / GEZE GmbH
LABELLING OBLIGATION: © Oliver Look / GEZE GmbH
LABELLING OBLIGATION: © Erwin Kamphuis / GEZE GmbH
LABELLING OBLIGATION: © Stefan Dauth / GEZE GmbH
LABELLING OBLIGATION: © Stefan Dauth / GEZE GmbH
LABELLING OBLIGATION: © Stefan Dauth / GEZE GmbH
Varianten & bevestigingsmateriaal
* Opmerking over de weergegeven producten
De hierboven genoemde producten kunnen variëren qua vorm, type, kenmerken en functie (ontwerp, afmetingen, beschikbaarheid, goedkeuringen, normen etc.) afhankelijk van het land. Neem voor vragen contact op met uw GEZE-contactpersoon, of stuur ons een E-Mail .
