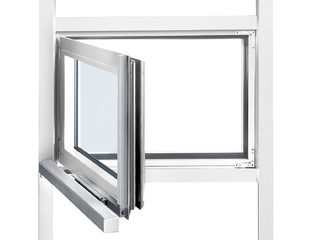

RWA 105 NT Openings- en vergrendelingssysteem voor vliesgevel-constructies

RWA 105 NT / OL 370 EN Elektrische spindelaandrijving in openings- en vergrendelingssysteem
  • Systeemoplossing met spindelaandrijving E 250 NT en een consoleset met vastzetten
  • Dubbel mechanisch vastzetten aan de hoofdsluitzijde door de spindelaandrijving
  • Zeer weinig ruimte nodig op het kozijn
  • Grote openingsbreedte bij geringe spindelslag in minder dan 60 seconden
  • Syncro-werking met twee aandrijvingen voor brede raamvleugels mogelijk
  • IQ windowdrive - intelligente aandrijvingsbesturing
Toon meer
  • Getest als natuurlijke rook- en warmteafvoerinstallatie (SHEV) conform EN 12101-2
Neem contact met ons op

Openings- en vergrendelingssysteem voor vliesgevel-constructies

Toepassingsgebieden

  • Natuurlijke ventilatie, rook- en warmteafvoerinstallatie (RWA), natuurlijk rook- en warmteafvoertoestel (SHEV)
  • Openen en vergrendelen van naar binnen openende ramen met kiep-, klap- en draaivleugels in stijl-grendel-gevels
  • Montage op houten-, kunststof- of metalen ramen

Productspecificaties

RWA 105 NT
Benodigde ruimte (min.) Kozijn: 18 mm, raam: 38 mm, gevelconstructiehoogte max. 125 mm
Toegestane maten hoofdsluitkant Solo voor kozijnen van hout en aluminium Afhankelijk van de slag
Toegestane maten hoofdsluitkant Solo voor kunststof kozijnen Afhankelijk van de slag
Toegestane maten hoofdsluitkant Syncro voor kozijnen van hout en aluminium Afhankelijk van de slag
Toegestane maten hoofdsluitkant Syncro voor kunststof kozijnen Afhankelijk van de slag
Raamhoogten voor Solo en Syncro Afhankelijk van de slag
Drukkracht (max.) 750 N
Drukkracht 750 N
Trekkracht 750 N
Vulgewicht (max.) 30 kg/m²
Spanning tijdens bedrijf 24 V (+30 % tot -20 %)
Bedrijfsspanning 24 V DC
Stroomverbruik 1 A
Stroomverbruik volgens toepassingsgebied Ventilatie (24 V): 0,9 A, RWA (18 V): 1,0 A
Stroomverbruik 22 W
Rimpelstroom 20 %
Inschakelduur 30 %
Aansluitkabel lengte 2 m
Min. aderdoorsnede 0.75 mm²
Aantal aders 4 aders
Bedrijfstemperatuur -5 - 75 °C
Beschermingsgraad IP65
Beschermingsklasse III
Vergrendeling en extra beugel Ja
Eindafschakeling open Interne afstandssensor
Eindafschakeling gesloten Interne afstandssensor
Uitschakeling bij overbelasting Ja
SHEV getest Ja
KNX-compatibel Ja
Kiepraam NAAR BINNEN OPENEND vleugelmontage Ja
Draairaam NAAR BINNEN OPENEND vleugelmontage Ja
Klapraam NAAR BINNEN OPENEND vleugelmontage Ja
