Openings-/vergrendelingssystemen
RWA 100 NT Openings- en vergrendelingssysteem voor naar binnen openende kiep-, klap- en draaivleugels
- Systeemoplossing met spindelaandrijving E 250 NT en een consoleset met vastzetten
- Mechanisch vastzetten aan de hoofdsluitzijde door de spindelaandrijving
- Grote openingsbreedte bij geringe spindelslag in minder dan 60 seconden
- Syncro-werking met twee aandrijvingen voor brede raamvleugels mogelijk
- IQ windowdrive - intelligente aandrijvingsbesturing
- Getest als natuurlijke rook- en warmteafvoerinstallatie (SHEV) conform EN 12101-2
Openings- en vergrendelingssysteem voor naar binnen openende kiep-, klap- en draaivleugels
Toepassingsgebieden
- Openen en vergrendelen van naar binnen openende ramen met kiep-, klap- en draaivleugels
- Natuurlijke ventilatie, rook- en warmteafvoerinstallatie (RWA), natuurlijk rook- en warmteafvoertoestel (SHEV)
- Gebruik in het luchtafvoer- en toevoersysteem
- Montage op houten-, kunststof- of metalen ramen
Inbouwsituaties in referentieobjecten en -video's

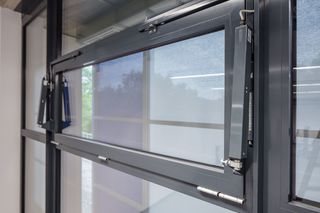

RWA 100 NT Synchro
Openings- en vergrendelingssysteem voor naar binnen openende kiep-, klap- en draaivleugels. © Jürgen Pollak / GEZE GmbH

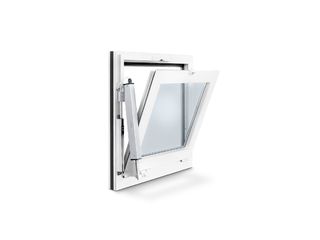

RWA 100 NT
Openings- en vergrendelingssysteem voor naar binnen openende kiep-, klap- en draaivleugels. IQ windowdrive - Intelligente aandrijvingsbesturing © GEZE GmbH
Productspecificaties
| RWA 100 NT | |
| Benodigde ruimte (min.) | Vergrendelingszijde: 32 mm, Motorzijde: 48 mm |
| Toegestane maten hoofdsluitkant Solo voor kozijnen van hout en aluminium | 360 - 1.200 mm |
| Toegestane maten hoofdsluitkant Solo voor kunststof kozijnen | 360 - 800 mm |
| Toegestane maten hoofdsluitkant Syncro voor kozijnen van hout en aluminium | 800 - 2.400 mm |
| Toegestane maten hoofdsluitkant Syncro voor kunststof kozijnen | 800 - 1.600 mm |
| Raamhoogten voor Solo en Syncro | 520 - 1700 mm |
| Beschikbare slaglengte | 100 mm, 150 mm, 200 mm, 300 mm |
| Drukkracht (max.) | 750 N |
| Drukkracht | 750 N |
| Trekkracht | 750 N |
| Vulgewicht (max.) | 30 kg/m² |
| Spanning tijdens bedrijf | 24 V (+30 % tot -20 %) |
| Bedrijfsspanning | 24 V DC |
| Stroomverbruik | 1 A |
| Stroomverbruik volgens toepassingsgebied | Ventilatie (24 V): 0,9 A, RWA (18 V): 1,0 A |
| Vermogensverbruik | 22 W |
| Rimpelstroom | 20 % |
| Inschakelduur | 30 % |
| Aansluitkabel lengte | 2 m |
| Min. aderdoorsnede | 0.75 mm² |
| Aantal aders | 4 aders |
| Bedrijfstemperatuur | -5 - 75 °C |
| Beschermingsgraad | IP65 |
| Beschermingsklasse | III |
| Vergrendeling en extra beugel | Ja |
| Eindafschakeling open | Interne afstandssensor |
| Eindafschakeling gesloten | Interne afstandssensor |
| Uitschakeling bij overbelasting | Ja |
| SHEV getest | Ja |
| KNX-compatibel | Ja |
| Kiepraam NAAR BINNEN OPENEND kozijnmontage | Ja |
| Draairaam NAAR BINNEN OPENEND kozijnmontage | Ja |
| Klapraam NAAR BINNEN OPENEND kozijnmontage | Ja |
