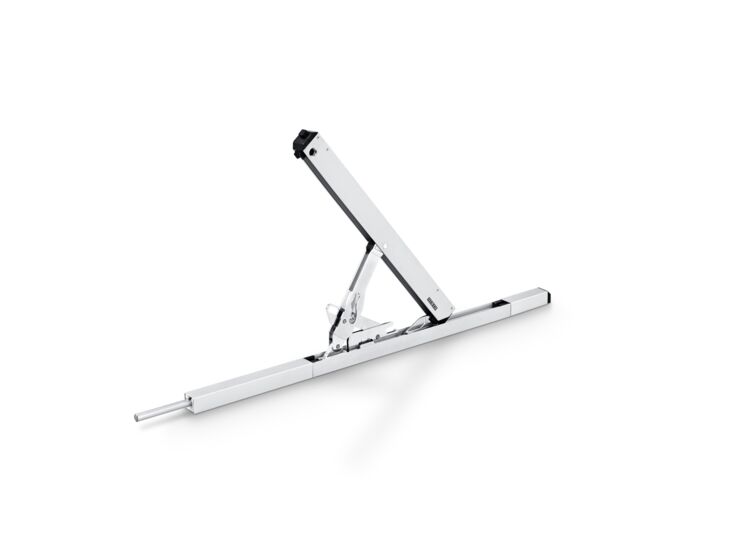

Schaar OL 320 * Schaar OL 320 met glijdende vleugelbok en ontkoppelblokkering
- Bereikt een openingsbreedte van 320 mm
- De openingswijdte is instelbaar
- Vleugelbok geschikt voor overslaghoogtes van 0-25 mm
- Geïntegreerde vleugelvergrendeling in de schaar
- Vrijgavetoets blokkeert door ontkoppelblokkering
- Geen losmaken door vrijgavetoets van de verbinding van schaar en vleugelbok mogelijk
- Comfortabel inhaken van de vleugel door kogelkopkoppelingsverbinding tussen schaar en vleugelbok
- Schaar van voren monteerbaar
Toepassingsgebieden
- Voor ramen met hoge vleugelgewichten tot max. 250 kg
- Links en rechts te gebruiken
- Naar binnen openende rechthoekige ramen met kiepvleugel
- Montage op houten-, kunststof- of metalen ramen
- Kopmontage
Inbouwsituaties in referentieobjecten en -video's

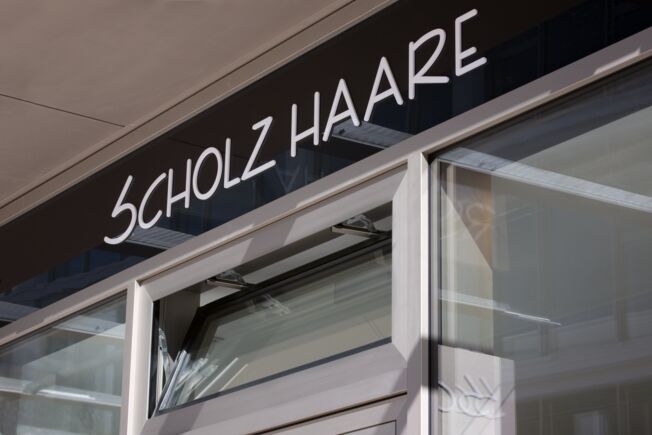

OL 90 N, Stadtquartier Killesberg
Opliggende platvorm-bovenlichtopener met een openingsbreedte van 170 mm © Nikolaus Grünwald / GEZE GmbH

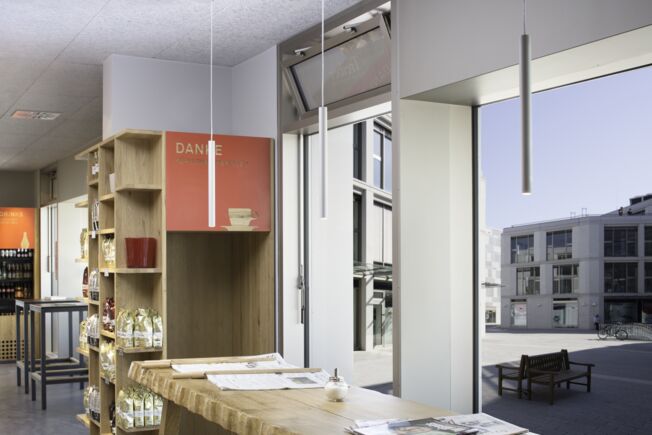

OL 90 N, Stadtquartier Killesberg
Opliggende platvorm-bovenlichtopener met een openingsbreedte van 170 mm © Nikolaus Grünwald / GEZE GmbH

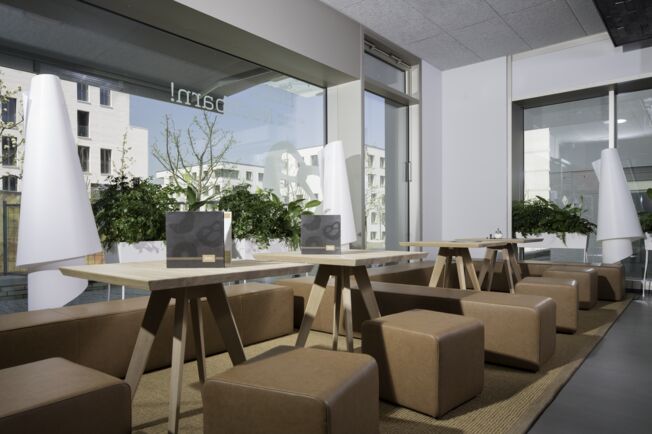

OL 90 N, Stadtquartier Killesberg
Opliggende platvorm-bovenlichtopener met een openingsbreedte van 170 mm © Nikolaus Grünwald / GEZE GmbH

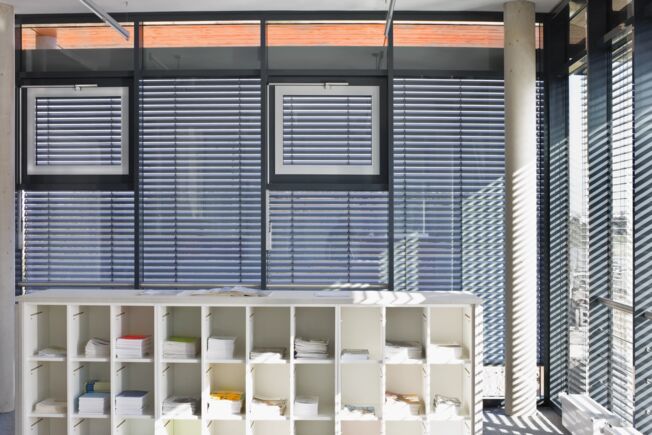

OL 90 N met handgreep, kunsthogeschool Alfter
Opliggende platvorm-bovenlichtopener met een openingsbreedte van 170 mm © Lothar Wels / GEZE GmbH

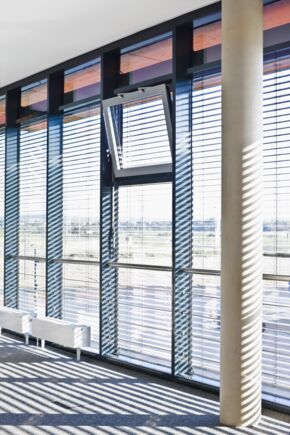

OL 90 N met handgreep, kunsthogeschool Alfter
Opliggende platvorm-bovenlichtopener met een openingsbreedte van 170 mm © Lothar Wels / GEZE GmbH

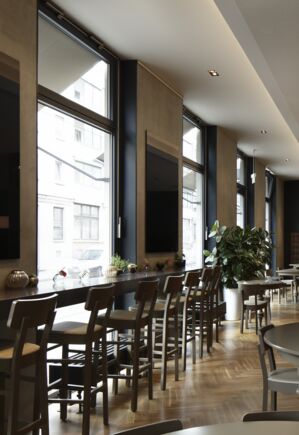

OL 90 N, Hotel Amano
Opliggende platvorm-bovenlichtopener met een openingsbreedte van 170 mm © Stefan Dauth / GEZE GmbH

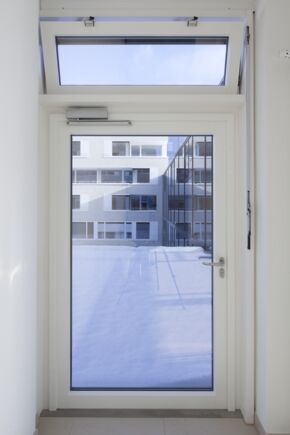

TS 5000 + OL 90 N overbrenging voor vliesgevel, Augustinum
TS 5000: brand- en rookwerende deuren + OL 90 N: naar binnen openend kiepraam, overbrenging voor vliesgevel © Dirk Wilhelmy / GEZE GmbH
Productspecificaties
| Schaar OL 320 | |
| Vleugelbreedte (min.) | 680 mm |
| Vleugelhoogte (min.) | 400 mm |
| Vleugelgewicht (max.) | 250 kg |
| Openingswijdte instelbaar (reductie van de slag) | Ja |
Downloads
productopname
inbouwsituatie
Productgegevens tabel
Montagehandleiding
Varianten & bevestigingsmateriaal
* Opmerking over de weergegeven producten
De hierboven genoemde producten kunnen variëren qua vorm, type, kenmerken en functie (ontwerp, afmetingen, beschikbaarheid, goedkeuringen, normen etc.) afhankelijk van het land. Neem voor vragen contact op met uw GEZE-contactpersoon, of stuur ons een E-Mail .
