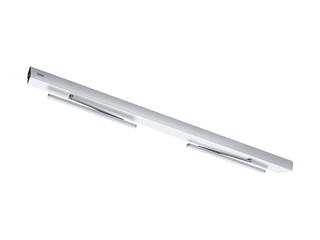

GEZE Slimdrive EMD-F-IS

Slimdrive EMD F-IS * Elektromechanisch draaideursysteem voor tweevleugelige brand- en rookwerende deuren met sluitvolgorderegeling

Slimdrive EMD-F-IS
  • Traploos instelbare sluitkracht van EN 4-6
  • Openings- en sluitsnelheid kan individueel worden aangepast
  • Mechanische eindslag in de stroomloze werking en elektrische eindslag in normaal bedrijf, die de deur net voor de gesloten positie versnelt
  • Mechanische en elektrische sluitvolgorderegeling houdt de actieve vleugel in wachtstand tot de passieve vleugel gesloten is
  • Low-Energy-functie opent en sluit de deur met gereduceerde bewegingssnelheid en voldoet daarmee aan de hoogste veiligheidseisen
  • Servo-functie voor de gemotoriseerde ondersteuning bij handmatige opening van de deur
Toon meer
  • Windvang-functie regelt het openen en sluiten van twee achter elkaar liggende deuren (sluis)
  • De obstakelherkenning herkent een obstakel door aanraking en stopt de openings- en sluitprocedure
  • De automatische omkering herkent een obstakel en keert terug in de openingsstand
  • Push & Go-functie activeert na lichte handmatige druk op de vleugel de automatische aandrijving
  • Aandrijving kan met glijrail of schaararm gebruikt worden
Neem contact met ons op

Elektromechanisch draaideursysteem voor tweevleugelige brand- en rookwerende deuren met sluitvolgorderegeling

Toepassingsgebieden

  • Brandwerende en rookdichte deuren
  • Rechter en linker aanslagdeuren met dubbele vleugel
  • Aanslagdeuren tot 2800 mm scharnierafstand, 1400 mm vleugelbreedte of 230 kg gewicht
  • Minimale scharnierafstand 1500 mm, minimale vleugelbreedte 750 mm
  • Binnen- en buitendeuren die ook stroomloos in de juiste volgorde moeten sluiten
  • Kopmontage scharnier- en niet-scharnierzijde

Productspecificaties

Slimdrive EMD F-IS
Hoogte 70 mm
Diepte 121 mm
Vleugelgewicht (max.) 1-vleugelig 230 kg
Scharniermaat (min.-max.) 2-vleugelig 1500 mm - 2800 mm
Vleugelbreedte (min.-max.) 750 mm - 1400 mm
Kozijndiepte (max.) 400 mm
Opdek van de deur (max.) 30 mm
Type aandrijving Elektromechanisch
Openingshoek (max.) 130 °
Voorspanning veer EN4 - EN6
Z-variant (trekkend) Nee
Z-variant (drukkend) Nee
DIN links Ja
DIN rechts Ja
Montage in het deurblad Nee
Montage in het deurframe Nee
Kopmontage niet-scharnierzijde met schaararm Ja
Kopmontage niet-scharnierzijde met glijrail Ja
Kopmontage niet-scharnierzijde met glijrail Nee
Kopmontage scharnierzijde met glijrail Nee
Kopmontage scharnierzijde met glijrail Ja
Kopmontage niet-scharnierzijde met glijrails op volledig glazen deuren Nee
Kopmontage scharnierzijde met glijrails op volledig glazen deuren Nee
Deurbladmontage niet-scharnierzijde met glijrail Nee
Deurbladmontage niet-scharnierzijde met glijrail Nee
Deurbladmontage scharnierzijde met glijrail Nee
Deurbladmontage scharnierzijde met glijrail Nee
Deurbladmontage scharnierzijde met schaararm Nee
Mechanische eindslag Ja
Elektrische eindslag Ja
Elektrische sluitvolgorderegeling Ja
Mechanische sluitvolgregeling Ja
Ontkoppeling van de netspanning Hoofdschakelaar in de aandrijving
Aanstuurvertraging (max.) 20 s
Bedrijfsspanning 230 V
Opgenomen vermogen 230 W
Voedingsspanning voor externe verbruikers (24 V DC) 1000 mA
Bedrijfstemperatuur -15 °C - 50 °C
Beschermingsgraad IP20
Bedrijfsmodus Uit, Automaat, Permanent open, Winkelsluiting, Nacht
Bedrijfsmodus Volledig automatisch
Functie automaat Ja
Functie Low-Energy Ja
Functie Smart swing Nee
Functie Servo Ja
Functie Toetsen Ja
Functie Invers (door middel van veer openend) Nee
Windvangfunctie Ja
Obstakelherkenning Ja
Automatisch omdraaien Ja
Push & Go Instelbaar
Bediening Programmaschakelaar DPS, Programmaschakelaar in de aandrijving geïntegreerd
Parameters instellen GEZEconnects (PC + Bluetooth), Serviceterminal ST 220, Programmaschakelaar DPS
Keurmerken DIN 18650, DIN 18263-4, EN 1158:1997/A1:2002/AC:2006, EN 16005
Geschiktheid brandwerende deuren Ja
Rookmelder geïntegreerd Nee
Te gebruiken op brand- en rookwerende deuren (F-variant) Nee
