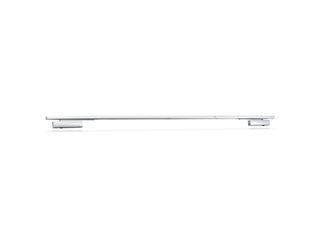

TS 5000 L-R-ISM Bovenliggende deurdranger met glijrail niet-scharnierzijde voor tweevleugelige deuren tot 2800 mm scharnierafstand met geïntegreerde sluitvolgorderegeling, elektrische vergrendeling en rookschakelaarcentrale
- Systeem van twee deurdrangers TS 5000 L en R-ISM glijrail
- Traploos instelbare sluitkracht van EN2-6
- Bedrijfsspanning 230 V AC
- Elektrische vastzetvoorziening in de glijrail met vastzetbereik vanaf 80°
- Elektrische vastzetvoorziening in de glijrail met vastzetbereik 80°-130°
- Sluitvolgorderegeling houdt de loopdeur in wachtstand tot de standdeur gesloten is
- Geïntegreerde rookschakelaarcentrale, waarvan het signaal in geval van brand de deur automatisch sluit
- Rookmelder met verontreinigingsindicatie en aanpassing van de alarmmelding
- Extra rookmelder aansluitbaar
- Hydraulische eindslag, die de deur net voor de gesloten status versnelt
- Sluitsnelheid kan individueel aangepast worden
- Geïntegreerde openingsdemping, remt krachtig geopende deuren af
- Optische weergave van de sluitkracht voor het eenvoudig controleren van de instelling
- Alle functies vanaf de voorzijde instelbaar
Bovenliggende deurdranger met glijrail niet-scharnierzijde voor tweevleugelige deuren tot 2800 mm scharnierafstand met geïntegreerde sluitvolgorderegeling, elektrische vergrendeling en rookschakelaarcentrale
Toepassingsgebieden
- Brand- en rookwerende deuren
- Tweevleugelige aanslagdeuren
- Symmetrische en asymmetrische deurdeling mogelijk
- Aanslagdeuren tot 2800 mm scharnierafstand en 1400 mm vleugelbreedte
- Minimale scharnierafstand 1560 mm, minimale breedte van de actieve vleugel 905 mm en van de passieve vleugel 380 mm
- Deurbladmontage niet-scharnierzijde
Inbouwsituaties in referentieobjecten en -video's

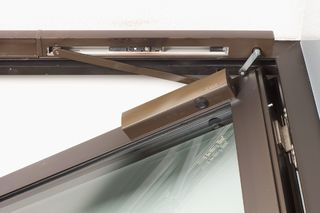

Deurdranger TS 5000 L-R-ISM, geïnstalleerd in Generali Deutschland AG in Keulen.
Bovenliggende deurdranger TS 5000 L-R-ISM voor 2-vleugelige deuren met geïntegreerde, onzichtbare sluitvolgorderegeling, wordt op de deurvleugel van de niet-scharnierzijde gemonteerd. In geval van brand wordt de geïntegreerde rookmelder geactiveerd en de deur sluit automatisch. © Lothar Wels / GEZE GmbH

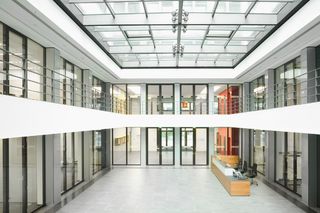

Deurdranger TS 5000 L-R-ISM, geïnstalleerd in Generali Deutschland AG in Keulen.
Bovenliggende deurdranger TS 5000 L-R-ISM voor 2-vleugelige deuren met geïntegreerde, onzichtbare sluitvolgorderegeling, wordt op de deurvleugel van de niet-scharnierzijde gemonteerd. In geval van brand wordt de geïntegreerde rookmelder geactiveerd en de deur sluit automatisch. © Lothar Wels / GEZE GmbH

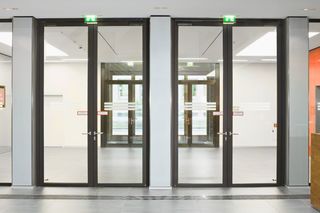

Deurdranger TS 5000 L-R-ISM, geïnstalleerd in Generali Deutschland AG in Keulen.
Bovenliggende deurdranger TS 5000 L-R-ISM voor 2-vleugelige deuren met geïntegreerde, onzichtbare sluitvolgorderegeling, wordt op de deurvleugel van de niet-scharnierzijde gemonteerd. In geval van brand wordt de geïntegreerde rookmelder geactiveerd en de deur sluit automatisch. © Lothar Wels / GEZE GmbH
Productspecificaties
| TS 5000 L-R-ISM | |
| Barrièrevrij conform DIN 18040 tot vleugelbreedte (max.) in mm | 1400 mm |
| Vleugelbreedte (max.) | 1400 mm |
| Type montage | Deurbladmontage niet-scharnierzijde |
| Openingshoek (max.) | 130 ° |
| Ingangsspanning | 230 V AC |
| Frequentie voedingsspanning | 50 Hz |
| Minimale scharnierafstand | 1560 mm |
| Minimale standvleugelbreedte | 380 mm |
| Geschiktheid brandwerende deuren | Ja |
| Sluitkracht instelbaar | Ja, traploos |
| Sluitsnelheid instelbaar | Ja |
| Eindslag instelbaar | Ja, via ventiel |
| Openingsdemping geïntegreerd | Ja, hydraulisch instelbaar |
| Positie sluitkrachtinstelling | Voor |
| Optische weergave van de sluitkracht | Ja |
| Vastzetfunctie | Elektrisch |
| Vaststelling op loopdeur / vaste vleugel | Ja / Ja |
| Vastzethoek | 80 ° |
| Rookmelder geïntegreerd | Ja |
| Sluitvolgorderegeling geïntegreerd | Ja |
