Deurdranger met vrijloopfunctie 2-vleugelig

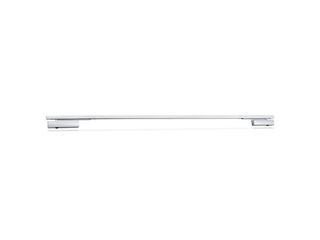

TS 5000 R-ISM/0 met vrijloopfunctie * Deurdrangersysteem met glijrail voor deuren met dubbele vleugel met geïntegreerde sluitvolgorderegeling, vrijloopfunctie op de loopdeur en geïntegreerde rookmelder
- Systeem van TS 5000 E Hy 3-6 en TS 5000 en R-ISM/0-glijrail
- Passieve vleugel met TS 5000 met sluitkracht EN2-6 of TS 5000 ECline met sluitkracht EN3-5
- Actieve vleugel met TS 5000 E Hy (24 V) en aanpasbare sluitkracht EN3-6
- Elektrische vastzetting van de passieve vleugel door middel van deurhoudmagneet mogelijk
- Vastzetten op de loopdeur vindt plaats via deurdranger met vrijloopfunctie
- Comfort-vergrendelfunctie op de loopdeur voor de vergrendeling van de deur in de maximale openingshoek
- Bedrijfsspanning 230 V AC
- Sluitvolgorderegeling houdt de loopdeur in wachtstand tot de standdeur gesloten is
- Geïntegreerde rookschakelaarcentrale, waarvan het signaal in geval van brand de deur automatisch sluit
- Rookmelder met verontreinigingsindicatie en aanpassing van de alarmmelding
- Hydraulische eindslag, die de deur net voor de gesloten status versnelt
- Sluitsnelheid kan individueel aangepast worden
- Geïntegreerde openingsdemping, remt krachtig geopende deuren af
- Optische weergave van de sluitkracht voor het eenvoudig controleren van de instelling
- Alle functies vanaf de voorzijde instelbaar
Toepassingsgebieden
- Brand- en rookwerende deuren
- Rechter en linker aanslagdeuren met dubbele vleugel
- Symmetrische en asymmetrische deurdeling mogelijk
- Aanslagdeuren tot 2800 mm scharnierafstand en 1400 mm vleugelbreedte
- Minimale scharnierafstand 1500 mm, minimale breedte van de actieve vleugel 875 mm en van de passieve vleugel 400 mm
- Vastzetvoorzieningen met geïntegreerde rookmelder
- Deurbladmontage scharnierzijde
Productspecificaties
| TS 5000 R-ISM/0 met vrijloopfunctie | |
| Barrièrevrij conform DIN 18040 tot vleugelbreedte (max.) in mm | 1400 mm |
| Vleugelbreedte (max.) | 1400 mm |
| Type montage | Deurbladmontage scharnierzijde |
| Openingshoek (max.) | 180 ° |
| Ingangsspanning | 230 V AC |
| Frequentie voedingsspanning | 50 Hz |
| Minimale scharnierafstand | 1500 mm |
| Minimale standvleugelbreedte | 400 mm |
| Geschiktheid brandwerende deuren | Ja |
| Vrijloopbereik | 85 ° - 160 ° |
| Sluitkracht instelbaar | Ja, traploos |
| Sluitsnelheid instelbaar | Ja |
| Eindslag instelbaar | Ja, via ventiel |
| Openingsdemping geïntegreerd | Ja, hydraulisch instelbaar |
| Positie sluitkrachtinstelling | Voor |
| Weergave sluitkracht | Ja |
| Vastzetfunctie | Elektrisch |
| Vaststelling op loopdeur / vaste vleugel | Ja / Nee |
| Rookmelder geïntegreerd | Ja |
| Sluitvolgorderegeling geïntegreerd | Ja |

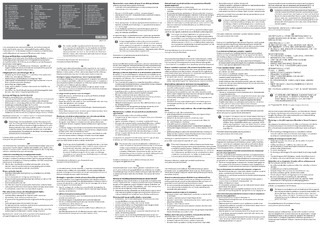

Downloads
Bovenliggende deurdranger met glijrail TS 5000 ISM
LABELLING OBLIGATION: © GEZE GmbH
Varianten & bevestigingsmateriaal
* Opmerking over de weergegeven producten
De hierboven genoemde producten kunnen variëren qua vorm, type, kenmerken en functie (ontwerp, afmetingen, beschikbaarheid, goedkeuringen, normen etc.) afhankelijk van het land. Neem voor vragen contact op met uw GEZE-contactpersoon, of stuur ons een E-Mail .
