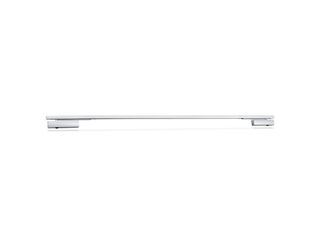

TS 5000 E-ISM/S met vrijloopfunctie * Deurdrangersysteem met glijrail voor deuren met dubbele vleugel met geïntegreerde sluitvolgorderegeling, vrijloopfunctie op de loopdeur en elektrische vastzetvoorziening op de standdeur
- Systeem van TS 5000 E Hy 3-6 en TS 5000 en E-ISM/S glijrail met vastzetfunctie op de standdeur
- Passieve vleugel met TS 5000 met sluitkracht EN2-6 of TS 5000 ECline met sluitkracht EN3-5
- Actieve vleugel met TS 5000 E Hy (24 V) en aanpasbare sluitkracht EN3-6
- Zonder aanpassing voor naar rechts en links openende deuren bruikbaar
- Elektrische vastzetvoorziening in de glijrail van de standdeur, vastzetbereik 80°-130°
- Sluitvolgorderegeling houdt de loopdeur in wachtstand tot de standdeur gesloten is
- Comfort-vergrendelfunctie op de loopdeur voor de vergrendeling van de deur in de maximale openingshoek
- Hydraulische eindslag, die de deur net voor de gesloten status versnelt
- Sluitsnelheid kan individueel aangepast worden
- Geïntegreerde openingsdemping, remt krachtig geopende deuren af
- Optische weergave van de sluitkracht voor het eenvoudig controleren van de instelling
- Alle functies vanaf de voorzijde instelbaar
Toepassingsgebieden
- Brand- en rookwerende deuren
- Rechter en linker aanslagdeuren met dubbele vleugel
- Aanslagdeuren tot 2800 mm scharnierafstand en 1400 mm vleugelbreedte
- Symmetrische en asymmetrische deurdeling mogelijk
- Deurbladmontage scharnierzijde
- Vastzetvoorzieningen met geïntegreerde vastzetfunctie op de passieve vleugel
Productspecificaties
TS 5000 E-ISM/S met vrijloopfunctie | |
Barrièrevrij conform DIN 18040 tot vleugelbreedte (max.) in mm | 1400 mm |
Vleugelbreedte (max.) | 1400 mm |
Type montage | Deurbladmontage scharnierzijde |
Openingshoek (max.) | 180 ° |
Ingangsspanning | 24 V DC |
Minimale scharnierafstand | 1300 mm |
Minimale standvleugelbreedte | 400 mm |
Geschiktheid brandwerende deuren | Ja |
Vrijloopbereik | 85 ° - 160 ° |
Sluitkracht instelbaar | Ja, traploos |
Sluitsnelheid instelbaar | Ja |
Eindslag instelbaar | Ja, via ventiel |
Openingsdemping geïntegreerd | Ja, hydraulisch instelbaar |
Positie sluitkrachtinstelling | Voor |
Weergave sluitkracht | Ja |
Vastzetfunctie | Elektrisch |
Vaststelling op loopdeur / vaste vleugel | Ja / Ja |
Vastzethoek | 80 ° - 130 ° |
Sluitvolgorderegeling geïntegreerd | Ja |
