TS 5000 ISM

TS 5000 L-ISM * Bovenliggende deurdranger met glijrail niet-scharnierzijde voor tweevleugelige deuren tot 2800 mm scharnierafstand met geïntegreerde sluitvolgorderegeling

Bovenliggende deurdranger met glijrail TS 5000 ISM Deurdranger voor tweevleugellige deuren met sluitvolgorderegeling en geïntegreerde openingsdemping, waardoor krachtig uitzwaaiende deuren worden afgeremd.
  • Systeem van twee deurdrangers TS 5000 L en ISM-glijrail voor niet-scharnierzijde
  • Traploos instelbare sluitkracht van EN2-6
  • Zonder aanpassing voor naar rechts en links openende deuren bruikbaar
  • Sluitvolgorderegeling houdt de loopdeur in wachtstand tot de standdeur gesloten is
  • Hydraulische eindslag, die de deur net voor de gesloten status versnelt
  • Sluitsnelheid kan individueel aangepast worden
Toon meer
  • Geïntegreerde openingsdemping, remt krachtig geopende deuren af
  • Optische weergave van de sluitkracht voor het eenvoudig controleren van de instelling
  • Alle functies vanaf de voorzijde instelbaar
Neem contact met ons op

TS 5000 L-ISM

Toepassingsgebieden

  • Brand- en rookwerende deuren
  • Tweevleugelige aanslagdeuren
  • Symmetrische en asymmetrische deurdeling mogelijk
  • Aanslagdeuren tot 2800 mm scharnierafstand en 1400 mm vleugelbreedte
  • Minimale scharnierafstand 1360 mm, minimale breedte van de passieve vleugel 380 mm
  • Paniekfunctie op de actieve vleugel beschikbaar
  • Deurbladmontage niet-scharnierzijde

Productspecificaties

TS 5000 L-ISM
Barrièrevrij conform DIN 18040 tot vleugelbreedte (max.) in mm 1100 mm
Vleugelbreedte (max.) 1400 mm
Type montage Deurbladmontage niet-scharnierzijde
Openingshoek (max.) 130 °
Minimale scharnierafstand 1360 mm
Minimale standvleugelbreedte 380 mm
Geschiktheid brandwerende deuren Ja
Sluitkracht instelbaar Ja, traploos
Sluitsnelheid instelbaar Ja
Eindslag instelbaar Ja, via ventiel
Openingsdemping geïntegreerd Ja, hydraulisch instelbaar
Positie sluitkrachtinstelling Voor
Weergave sluitkracht Ja
Vastzetfunctie Optioneel
Sluitvolgorderegeling geïntegreerd Ja

Downloads

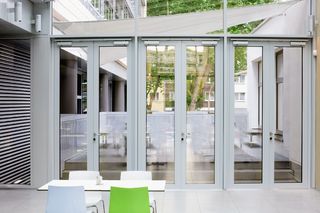

Bovenliggende deurdranger met glijrail TS 5000 L-ISM, geïnstalleerd bij Unilever in Hamburg.

LABELLING OBLIGATION:  © Jochen Stüber / GEZE GmbH

inbouwsituatie (46262)
Bovenliggende deurdranger met glijrail TS 5000 L-ISM, geïnstalleerd in BMW Welt in München.

LABELLING OBLIGATION:  © Robert Sprang / GEZE GmbH

inbouwsituatie (45479)
Bovenliggende deurdranger met glijrail TS 5000 L-ISM, geïnstalleerd in City Point in Fürstenfeldbruck.

LABELLING OBLIGATION:  © Robert Sprang / GEZE GmbH

inbouwsituatie (49749)

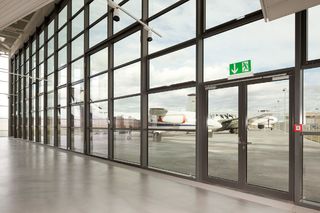

Bovenliggende deurdranger met glijrail TS 5000 L-ISM, geïnstalleerd in het Dorniermuseum in Friedrichshafen.

LABELLING OBLIGATION:  © Dirk Wilhelmy / GEZE GmbH

inbouwsituatie (45083)
Bovenliggende deurdranger met glijrail TS 5000 L-ISM, geïnstalleerd in het Rheinlandhaus in Keulen.

LABELLING OBLIGATION:  © Lothar Wels / GEZE GmbH

inbouwsituatie (50267)

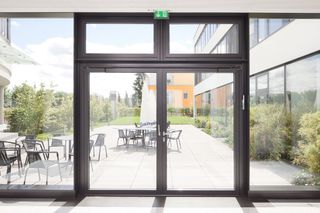

Deurdranger met glijrail TS 5000 L-ISM, geïnstalleerd in Häussler Global Office GmbH in Stuttgart.

LABELLING OBLIGATION:  © Dirk Wilhelmy / GEZE GmbH

inbouwsituatie (48638)

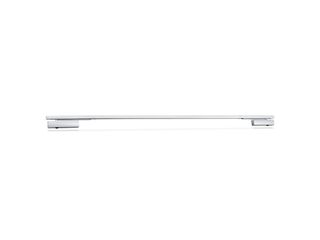

Bovenliggende deurdranger met glijrail TS 5000 ISM

LABELLING OBLIGATION:  © GEZE GmbH

productopname (51693)

Varianten & bevestigingsmateriaal

Geïntegreerde sluitvolgorderegeling glijrail TS 5000 overlengte
Onderdelen

Geïntegreerde sluitvolgorderegeling glijrail BG TS 5000

Met sluitvolgorderegeling en hendels

Productdetails
GEZE TS 5000 deurdranger
Onderdelen

Deurdranger TS 5000 L

Voor bovenliggende deurdranger met glijrail EN 2-6 op de niet-scharnierzijde

Productdetails
