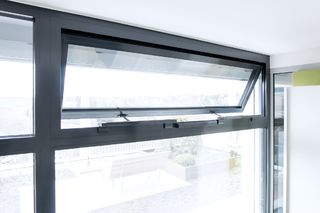

Slimchain Entraînement à chaîne au design attrayant avec de nombreuses options d’applications en version 24 V
- L’esthétique fine et discrète s'intègre de façon optimale dans le design de la façade
- Course d'entraînement à réglage progressif et vitesses individuelles pour le mode de ventilation et RWA
- Disponible en version spéciale - course, longueur de câble, couleur et alignement configurables vers la DIN gauche/droite
- Synchronisation de jusqu’à quatre entraînements sans appareil de commande externe
- Interrupteur DIP pour le changement de mode de fonctionnement (solo et syncro, Master, Slave)

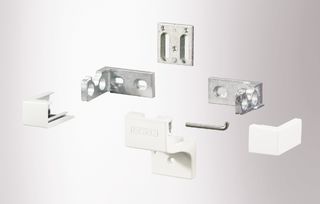

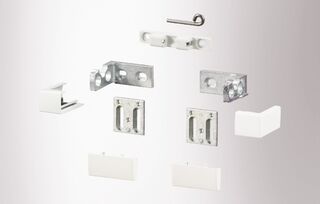

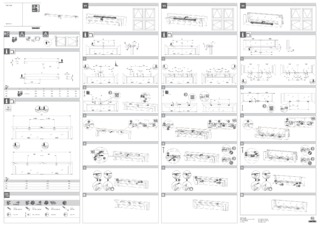

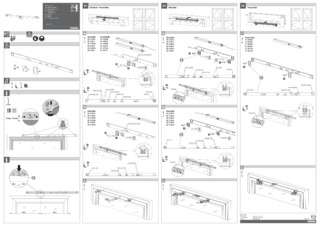

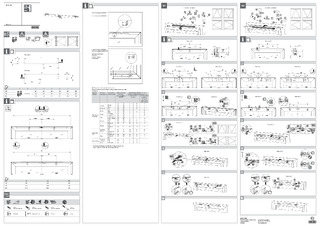

- Montage simple et rapide avec le système de montage Smart fix de GEZE
- IQ windowdrive - commande intelligente du mécanisme d’entraînement
- Testé comme dispositif d'évacuation naturelle de fumée et de chaleur (NRWG) selon la norme EN 12101-2
Domaines d’application
- RWA et ventilation naturelle (24 V) au niveau de la façade
- Utilisation possible dans le système d'amenée d'air que dans le système d'évacuation d'air
- Fenêtres à soufflet, à l’italienne et à la française ouvrant vers l’intérieur et vers l’extérieur
- Fenêtre à l’italienne et fenêtre coulissante
- Montage sur les fenêtres en bois, en PVC ou en métal
- Montage sur le battant, sur le dormant ou intégré
- Solution système en liaison avec l'entraînement de verrouillage Power lock
Situations de montage dans des projets de référence et des vidéos

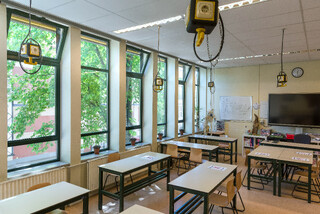

Solution de ventilation dans le lycée Praedinius
Les fenêtres automatisées sont une solution de ventilation conviviale. Les systèmes de fenêtres s'intègrent de manière flexible à la technique pilote de bâtiments, de sorte que les fenêtres s'ouvrent et se ferment automatiquement à des moments précis ou dans des situations spécifiques. © Zweitse Korten / GEZE GmbH

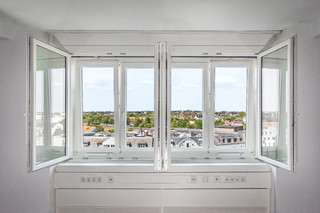

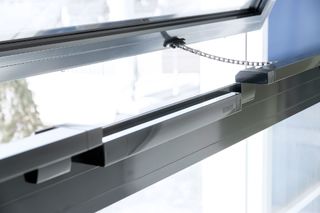

Motorisation à chaîne Slimchain, Entraînement de verrouillage Power lock
Motorisation à chaîne dans un design attrayant avec de nombreuses possibilités d’application en 24 V, installé dans un bâtiment dʼhabitation © GEZE GmbH

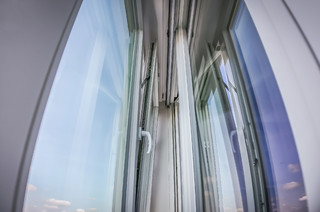

Power lock et Slimchain
Motorisation à chaîne Slimchain dans un design attrayant avec de nombreuses applications en association avec entraînement de verrouillage Power lock. © GEZE GmbH
Power lock et Slimchain
Motorisation à chaîne Slimchain dans un design attrayant avec de nombreuses applications en association avec entraînement de verrouillage Power lock. © GEZE GmbH

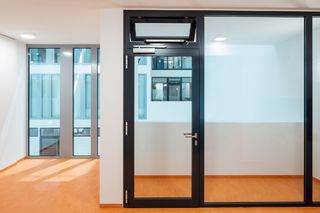

TS 5000 ECline avec Slimchain à montage sur dormant, installé à l’hôtel de ville de Leonberg
Ferme-porte en applique avec bras à coulisse pour portes accessibles à un vantail avec aide à lʼouverture pour faciliter lʼouverture et le passage confortable de la porte © Jürgen Pollak / GEZE GmbH

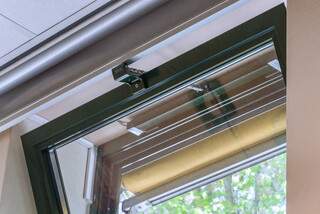

Motorisation à chaîne Slimchain 24V
Au lycée Praedinius, les motorisations de fenêtre sont reliées à des capteurs de la qualité d'air. Ainsi, les fenêtres s'ouvrent automatiquement lorsqu'une valeur de CO₂ trop élevée est détectée dans la pièce. © Zweitse Korten / GEZE GmbH

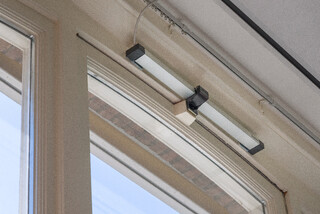

Motorisation à chaîne Slimchain 24V
Solution de ventilation confortable et conviviale : au lycée Praedinius, les motorisations de fenêtre sont reliées à des capteurs de la qualité d'air et s'ouvrent automatiquement dès que la qualité de l'air diminue. © Zweitse Korten / GEZE GmbH

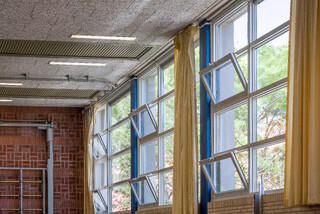

Motorisations de fenêtres Slimchain 24V au lycée Praedinius
L'air frais commence par des fenêtres faciles à ouvrir. Ici, les motorisations de fenêtres automatiques sont optimales - entièrement connectées au système de gestion de bâtiments avec commande électronique via des capteurs de CO₂, de température, d'incendie ou de fumée ou via KNX. © Zweitse Korten / GEZE GmbH

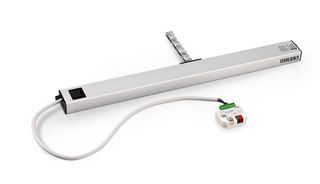

GEZE Slimchain et IQ box KNX
Le système de fenêtres et de portes automatisé et connecté, cʼest pour ça quʼon profite toujours d’un climat agréable avec la ventilation naturelle contrôlée. © GEZE GmbH
Motorisation à chaîne Slimchain
Motorisation à chaîne Slimchain dans un immeuble de bureaux © Exorbitart / GEZE GmbH
Motorisation à chaîne Slimchain, installé dans un immeuble de bureaux
Système de désenfumage et ventilation naturelle (24 V) au niveau de la façade Utilisation possible dans le système d’évacuation dʼair et d’amenée d’air © Exorbitart / GEZE GmbH
Motorisation à chaîne Slimchain avec scanner laser LZR-i100 installé dans un immeuble de bureaux
Motorisation à chaîne Slimchain avec scanner laser LZR-i100 dans un design attrayant, avec de nombreuses possibilités d’application © Jürgen Pollak / GEZE GmbH
Note de sécurité
Les chutes de battants peuvent représenter un danger conséquent pour la vie et la santé des personnes situées à proximité. Par conséquent, en cas d’utilisation d’entraînements GEZE sur des fenêtres à soufflet, l’utilisation des compas de sécurité est prescrite obligatoirement.
Spécifications du produit
| Slimchain | |
| Espace requis sur le dormant (min.) | Montage sur dormant, vers l'intérieur : 40 mm, montage sur vantail vers l'intérieur : 16/21 mm, montage sur dormant vers l'extérieur : 31 mm |
| Espace requis sur le vantail (min.) | Montage sur dormant, vers l'intérieur : 40 mm, montage sur vantail vers l'intérieur : 34/29 mm, montage sur dormant vers l'extérieur : 19 mm |
| Vitesse d'ouverture RWA | 15 mm/s |
| Vitesse d'ouverture ventilation | 5 mm/s |
| Vitesse de fermeture (max.) | 5 mm/s |
| Force de poussée (max.) | 100 N (en fonction de la course), voir le diagramme force |
| Force de maintien en position fermée (max.) | 2000 N |
| Force de traction | 300 N |
| Poids du vantail | 200 kg* |
| Plage de renversement | 0 - 23 mm (en fonction de l’application et du kit de console) |
| Tension en cours de fonctionnement | 24 V ± 25 % |
| Tension d'alimentation | 24 V DC |
| Consommation de courant | 1.1 A |
| Consommation de courant selon le champ d'application | Ventilation (24 V) : 0,9 A; RWA (18 V) : 1,1 A |
| Puissance consommée | 22 W |
| Facteur d'utilisation | 30 % |
| Longueur spéciale du câble de raccordement | 5 m, 7.5 m |
| Section de câble min. | 0.75 mm² |
| Nombre de fils | 4 fils |
| Température de service | -5 - 70 °C |
| Indice de protection | IP40 |
| Classe de protection | III |
| Fonction de synchronisation | Oui |
| Vitesse d'ouverture réglable (ventilation) | Oui |
| Verrouillage supplémentaire optionnel | Oui |
| Type de verrouillage supplémentaire | Entraînement de verrouillage |
| Type de raccourcissement de course | Appareil de réglage, Réglage d'usine |
| Capteur de fin de course sorti | électronique, par capteur de déplacement interne |
| Capteur de fin de course rentré | électronique par consommation de courant |
| Mise hors service pour surcharge | Oui |
| Ouverture complète en l'espace de 60 s | oui, y compris entraînement de verrouillage |
| DENFC contrôlé | Oui |
| Informations complémentaires sur le système d'évacuation de chaleur et de fumée | oui, y compris entraînement de verrouillage |
| Nombre synchronisation des automatismes de portes | 4 |
| Compatibilité KNX | Oui |
| Fenêtre à soufflet OUVRANT VERS L’INTÉRIEUR montage sur dormant | Oui |
| Fenêtre à soufflet OUVRANT VERS L’INTÉRIEUR montage sur l’ouvrant | Oui |
| Fenêtre à soufflet OUVRANT VERS L’EXTÉRIEUR montage sur dormant | Oui |
| Fenêtre à la française OUVRANT VERS L’INTÉRIEUR montage sur dormant | Oui |
| Fenêtre à la française OUVRANT VERS L’INTÉRIEUR montage sur l’ouvrant | Oui |
| Fenêtre à la française OUVRANT VERS L’EXTÉRIEUR montage sur dormant | Oui |
| Fenêtre à battant projetant OUVRANT VERS L’INTÉRIEUR montage sur dormant | Oui |
| Fenêtre à battant projetant OUVRANT VERS L’EXTÉRIEUR montage sur dormant | Oui |
| Fenêtre à l'italienne OUVRANT VERS L’EXTÉRIEUR montage sur dormant | Oui |
| Fenêtre à ouverture parallèle OUVRANT VERS L’EXTÉRIEUR montage sur dormant | Oui |
