E 250 NT Entraînement à vérin dans une construction compacte avec un vaste champ d’application
- Course d'entraînement à réglage progressif et vitesses individuelles pour le mode de ventilation et RWA
- Synchronisation de jusqu’à quatre entraînements sans appareil de commande externe
- Commutation facile du mode de fonctionnement (solo et synchro, maître/esclave) à l'aide d'un interrupteur DIP
- IQ windowdrive - commande intelligente du mécanisme d’entraînement
- Testé comme dispositif d'évacuation naturelle de fumée et de chaleur (NRWG) selon la norme EN 12101-2
Entraînement à vérin dans une construction compacte avec un vaste champ d’application
Domaines d’application
- RWA et ventilation naturelle (24 V) pour une installation directe au niveau de la façade et du toit (lucarnes)
- Fenêtres à soufflet, à l’italienne ou à la française ouvrant vers l’intérieur et vers l’extérieur et fenêtres de toit
- Utilisation possible aussi bien dans le système d'amenée d'air que dans le système d'évacuation d'air
- E 250 NT uniquement pour les locaux secs, variante E 250 NT AB pour les zones extérieures protégées (par ex. les auvents)
- Montage sur les fenêtres en bois, en PVC ou en métal

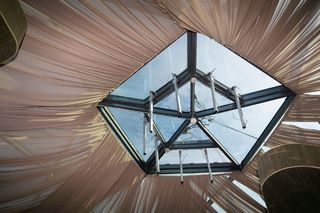

Situations de montage dans des projets de référence et des vidéos

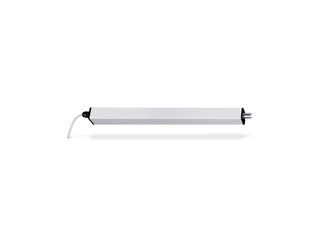

Vérin motorisé E 250 NT

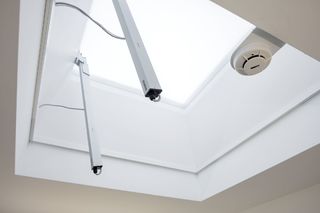

Vérin motorisé E 250 NT Vérin motorisé compact avec un vaste champ d’application, installé dans un bâtiment dʼhabitation © GEZE GmbH
Vérin motorisé E 250 NT installé dans un immeuble de bureau
Le E 250 NT est un vérin motorisé compact avec un large champ dʼapplication, par exemple dans le système de désenfumage et de la ventilation naturelle pour les installations directes dans les façades et les toits. En outre, il peut également être installé sur les fenêtres à soufflet, à l’italienne et à la française ouvrant vers l’intérieur et vers l’extérieur. © Jürgen Pollak / GEZE GmbH
E 250 NT
Vérin motorisé pour fenêtres de toit particulièrement lourdes. Ventilation naturelle, système d'extraction de fumée et de chaleur (RWA), dispositif dʼévacuation naturelle de fumée et de chaleur (NRWG). Montage sur les fenêtres en bois, en PVC ou en métal. Modèle solide et résistant à la corrosion avec amortissement de fin de course intégré. Boîtier en aluminium pour des exigences élevées en matière de design. © GEZE GmbH
Spécifications du produit
| E 250 NT | |
| Longueur de course disponible | 100 mm, 150 mm, 200 mm, 230 mm, 300 mm, 500 mm, 750 mm, 1000 mm |
| Vitesse d'ouverture RWA | 5,7 mm, course 500 : 9,5 mm/s |
| Vitesse d'ouverture ventilation | 5 mm/s |
| Force de poussée (max.) | 750 N |
| Force de maintien en position fermée (max.) | 2000 N |
| Force de poussée | 750 N |
| Force de traction | 750 N |
| Tension en cours de fonctionnement | 24 V ± 25 % |
| Tension d'alimentation | 24 V DC |
| Consommation de courant | 1.3 A |
| Consommation de courant selon le champ d'application | Ventilation (24 V) : 0,9 A; RWA (18 V) : 1,0 A Course 500 : Ventilation (24 V) : 1,1 A; RWA (18 V) : 1,3 A |
| Consommation | 20 W |
| Facteur d'utilisation | 30 % |
| Longueur du câble de connexion | 2 m |
| Longueur spéciale du câble de raccordement | 5 m, 7.5 m |
| Section de câble min. | 0.75 mm² |
| Nombre de fils | 4 fils |
| Température de service | -5 - 70 °C |
| Indice IP | IP65 |
| Classe de protection | III |
| Fonction de synchronisation | Oui |
| Verrouillage supplémentaire optionnel | Oui |
| Type de verrouillage supplémentaire | Entraînement de verrouillage |
| Type de raccourcissement de course | Appareil de réglage, Réglage d'usine |
| Capteur de fin de course sorti | électronique, par capteur de déplacement interne |
| Capteur de fin de course rentré | électronique, par déplacement et charge |
| Mise hors service pour surcharge | Oui |
| Ouverture complète en l'espace de 60 s | oui, jusqu'à une course de 500 mm |
| DENFC contrôlé | Oui |
| Informations complémentaires sur le système d'évacuation de chaleur et de fumée | oui, jusqu'à une course de 500 mm |
| Nombre synchronisation des automatismes de portes | 4 |
| Compatibilité KNX | Oui |
| Fenêtre à soufflet OUVRANT VERS L’INTÉRIEUR montage sur dormant | Oui |
| Fenêtre à soufflet OUVRANT VERS L’INTÉRIEUR montage sur l’ouvrant | Oui |
| Fenêtre à soufflet OUVRANT VERS L’EXTÉRIEUR montage sur dormant | Oui |
| Fenêtre à la française OUVRANT VERS L’INTÉRIEUR montage sur dormant | Oui |
| Fenêtre à la française OUVRANT VERS L’INTÉRIEUR montage sur l’ouvrant | Oui |
| Fenêtre à la française OUVRANT VERS L’EXTÉRIEUR montage sur dormant | Oui |
| Fenêtre à battant projetant OUVRANT VERS L’INTÉRIEUR montage sur dormant | Oui |
| Fenêtre à battant projetant OUVRANT VERS L’INTÉRIEUR montage sur l’ouvrant | Oui |
| Fenêtre à battant projetant OUVRANT VERS L’EXTÉRIEUR montage sur dormant | Oui |
| Fenêtre de toit OUVRANT VERS L’EXTÉRIEUR | Oui |
