Pivot de sol 1 vantail

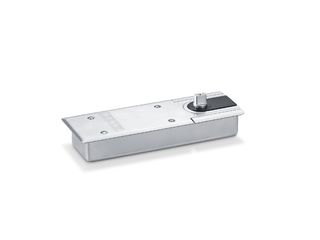

TS 500 NV * Pivot de sol pour portes battantes et à double action à un vantail jusqu'à une largeur de vantail de 1100 mm, avec force de fermeture réglable EN 1-4 sans fonction maintien porte ouverte.
- Force de fermeture réglable en continu EN 1-4
- Pour portes ouvrant à droite et à gauche sans besoin de modification
- La vitesse de fermeture peut être ajustée individuellement
- À-coup final hydraulique, qui accélère la porte juste avant la position fermée
- Amortissement d'ouverture intégré, freine les portes fermées brusquement
- Toutes les fonctions sont réglables par le haut lorsque le système est monté
Domaines d’application
- Portes coupe-feu et pare-flammes
- Portes battantes à simple action et portes à double action, butée à droite et à gauche
- Portes battantes à simple action ou portes à double action avec une largeur de vantail jusqu'à 1100 mm et un poids de 150 kg
- Montage au sol caché
Spécifications du produit
| TS 500 NV | |
| Homologation pour portes coupe-feu | Oui |
| Accessibilité selon DIN 18040 jusqu'à une largeur de vantail (max.) en mm | 1100 mm |
| Pour portes à simple action et double action | Porte battante à simple action, Porte à double action |
| Type de montage | Sol |
| Angle d'ouverture (max.) | 170 ° |
| Force de fermeture selon EN 1154 | EN 1 - 4 |
| Largeur de vantail (max.) | 1100 mm |
| Poids du vantail (max.) | 150 kg |
| Sens d'ouverture | gauche / droite |
| Force de fermeture réglable | Oui, à plage continue |
| Vitesse de fermeture réglable | Oui |
| À-coup final réglable | Oui, par valve |
| Freinage à l‘ouverture intégré | mécanique fixe |
| Position de réglage de la force de fermeture | Haut |
Téléchargements
Réception de produit
TS 550 NV
ÉTIQUETAGE OBLIGATOIRE:
© GEZE GmbH
Fiche technique
Instructions de montage
Annexe
Libellé d'appel d'offres
Déclaration des performances
Variantes et accessoires
* Remarque concernant les produits présentés
Les produits mentionnés ci-dessus peuvent varier en termes de forme, de type, de caractéristiques et de fonction (design, dimensions, disponibilité, homologations, normes, etc.) selon les pays. Pour toute question, veuillez contacter votre interlocuteur GEZE ou nous écrire à E-Mail .
