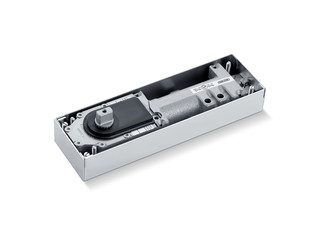

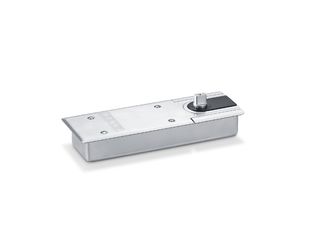

Corps de fermeture TS 500 NV * Corps de base pour pivot de sol EN 1-4
- Force de fermeture réglable en continu EN1-4
- Pour portes ouvrant à droite et à gauche sans besoin de modification
- La vitesse de fermeture peut être ajustée individuellement
- À-coup final hydraulique, qui accélère la porte juste avant la position fermée
- Amortissement d'ouverture intégré, freine les portes fermées brusquement
- Toutes les fonctions sont réglables par le haut lorsque le système est monté
Domaines d’application
- Portes coupe-feu et pare-flammes
- Portes battantes à simple action et portes à double action, butée à droite et à gauche
- Portes battantes à simple action ou portes à double action avec une largeur de vantail jusqu'à 1 100 mm et un poids de 150 kg
- Montage au sol caché
Spécifications du produit
| Corps de fermeture TS 500 NV | |
| Pour portes à simple action et double action | Porte battante à simple action, Porte à double action |
| Angle d'ouverture (max.) | 170 ° |
| Largeur de vantail (max.) | 1100 mm |
| Poids du vantail (max.) | 150 kg |
| Sens d'ouverture | gauche / droite |
| Conformité aux normes | EN 1154:1996/A1:2002/AC:2006 |
| Longueur | 278 mm |
| Largeur | 82 mm |
| Hauteur | 42 mm |
| Ajustement de la boîte de scellement dans la longueur | 10 mm |
| Ajustement de la boîte de scellement dans la largeur | 10 mm |
| Ajustement de la boîte de scellement dans la hauteur | 6 mm |
| Force de fermeture réglable | Oui, à plage continue |
| Vitesse de fermeture réglable | Oui |
| À-coup final réglable | Oui, par valve |
| Freinage à l‘ouverture intégré | mécanique fixe |
| Position de réglage de la force de fermeture | en haut |
| Vanne de sécurité contre la surcharge | Oui |
| Soupapes thermostabilisées | Oui |
| Effet de fermeture à partir de | 170 ° |
