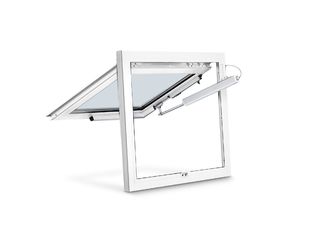

RWA 110 NT * Système d'ouverture et de verrouillage pour fenêtres à soufflet, ouvrant à l’italienne et ouvrant à la française vers l'extérieur
- Solution système à vérin motorisé E 250 NT et un kit de fixations avec verrouillage
- Verrouillage mécanique sur le bord de fermeture principal grâce à l’entraînement à vérin
- Grande largeur d'ouverture pour une course de vérin réduite en moins de 60 secondes
- Possibilité de mode Syncro avec deux motorisations de fenêtres pour les battants de fenêtre larges
- IQ windowdrive - commande intelligente du mécanisme d’entraînement
- Testé comme dispositif d'évacuation naturelle de fumée et de chaleur (NRWG) selon la norme EN 12101-2
Domaines d’application
- Ouverture et verrouillage de fenêtres ouvrant vers l'extérieur
- Ventilation naturelle, installation de désenfumage et d'extraction de la chaleur (RWA), dispositif d'évacuation naturelle de la fumée et de la chaleur (NRWG)
- Utilisation possible aussi bien dans le système d'amenée d'air que dans le système d'évacuation d'air
- Fenêtres à soufflet, à l’italienne et à la française ouvrant vers l’extérieur
- Montage sur les fenêtres en bois, en PVC ou en métal
Spécifications du produit
| RWA 110 NT | |
| Espace requis (min.) | sur le vantail : min. 33 mm, sur le dormant : min. 45 mm |
| Dimensions admissibles bord de fermeture principal Solo pour dormants en bois et en aluminium | 430 à 1200 mm |
| Dimensions admissibles bord de fermeture principal Solo pour dormants en plastique | 430 à 800 mm |
| Dimensions admissibles bord de fermeture principal Syncro pour dormants en bois et en aluminium | 850 à 2400 mm |
| Dimensions admissibles bord de fermeture principal Syncro pour dormants en plastique | 850 à 1600 mm |
| Hauteurs des vantaux pour Solo et Syncro | 600 à 1600 mm |
| Force de poussée (max.) | 750 N |
| Force de poussée | 750 N |
| Force de traction | 750 N |
| Poids de remplissage (max.) | 30 kg/m² |
| Tension en cours de fonctionnement | 24 V (+30 % jusqu'à -20 %) |
| Tension d'alimentation | 24 V DC |
| Consommation de courant | 1 A |
| Consommation de courant selon le champ d'application | Ventilation (24 V) : 0,9 A, RWA (18 V) : 1,0 A |
| Puissance consommée | 22 W |
| Ondulation résiduelle | 20 % |
| Facteur d'utilisation | 30 % |
| Longueur du câble de connexion | 2 m |
| Section de câble min. | 0.75 mm² |
| Nombre de fils | 4 fils |
| Température de service | -5 - 75 °C |
| Indice de protection | IP65 |
| Classe de protection | III |
| Verrouillage et équerre supplémentaire | Oui |
| Capteur de fin de course sorti | Capteur de déplacement interne |
| Capteur de fin de course rentré | Capteur de déplacement interne |
| Mise hors service pour surcharge | Oui |
| DENFC contrôlé | Oui |
| Compatibilité KNX | Oui |
| Fenêtre à soufflet OUVRANT VERS L’EXTÉRIEUR montage sur l’ouvrant | Oui |
| Fenêtre à la française OUVRANT VERS L’EXTÉRIEUR montage sur l’ouvrant | Oui |
| Fenêtre à battant projetant OUVRANT VERS L’EXTÉRIEUR montage sur l’ouvrant | Oui |
Téléchargements
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © Martin Jakob / GEZE GmbH
Variantes et accessoires
* Remarque concernant les produits présentés
Les produits mentionnés ci-dessus peuvent varier en termes de forme, de type, de caractéristiques et de fonction (design, dimensions, disponibilité, homologations, normes, etc.) selon les pays. Pour toute question, veuillez contacter votre interlocuteur GEZE ou nous écrire à E-Mail .
