E 1500 N Spindelaandrijving met smalle afmetingen voor zware vleugels in het gevel- en dakgebied

E 1500 N
  • Smalle afmetingen en een aluminium behuizing voor zeer hoge designeisen
  • Robuuste en corrosiebestendige uitvoering met ingebouwde eindpositiedemping
  • Voor vleugelbreedtes van meer dan 1200 mm zijn Syncro-aandrijvingssets beschikbaar
  • Omvangrijke consoles maken veelzijdige montage aan hoofd- of secundaire sluitzijde mogelijk
  • Syncroset zonder extern besturingsapparaat
Neem contact met ons op

Spindelaandrijving met smalle afmetingen voor zware vleugels in het gevel- en dakgebied

Toepassingsgebieden

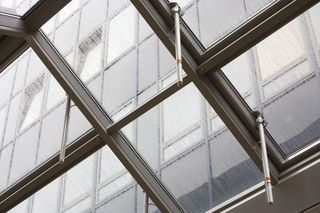

  • Zware raamelementen in het gevel- en dakgebied
  • Natuurlijke ventilatie, rook- en warmteafvoerinstallaties (RWA)
  • Naar binnen en buiten toe openende ramen met kiep-, klap- of draaivleugels alsmede dakramen
  • Gebruik in het luchtafvoer- en toevoersysteem
  • Montage op houten-, kunststof- of metalen ramen

Productspecificaties

E 1500 N
Openingssnelheid RWA 4 mm/s
Openingssnelheid ventilatie 4 mm/s
Sluitsnelheid (max.) 4 mm/s
Dichthoudkracht (max.) 5000 N
Drukkracht 1600 N
Trekkracht 1600 N
Spanning tijdens bedrijf 24 V (+25 % tot -20 %)
Bedrijfsspanning 24 V DC
Stroomverbruik 1.2 A
Stroomverbruik 29 W
Rimpelstroom 20 %
Inschakelduur 30 %
Aansluitkabel lengte 2.5 m
Aansluitkabel met afwijkende lengte 5 m, 10 m
Min. aderdoorsnede 1 mm²
Aantal aders 3 aders
Bedrijfstemperatuur -5 - 75 °C
Beschermingsgraad IP65
Beschermingsklasse III
Synchroonfunctie Ja
Soort extra vergrendeling Vergrendelingsaandrijving
Soort verkorting van de slag Fabrieksinstelling
Eindafschakeling open Elektronisch
Eindafschakeling gesloten Elektronisch
Uitschakeling bij overbelasting Ja
Volledig geopend binnen 60 s Ja, tot een slag van max. 300 mm
Aantal synchronisatie aandrijvingen 4
Kiepraam NAAR BINNEN OPENEND kozijnmontage Ja
Kiepraam NAAR BINNEN OPENEND vleugelmontage Ja
Kiepraam NAAR BUITEN OPENEND kozijnmontage Ja
Draairaam NAAR BINNEN OPENEND kozijnmontage Ja
Draairaam NAAR BINNEN OPENEND vleugelmontage Ja
Draairaam NAAR BUITEN OPENEND kozijnmontage Ja
Klapraam NAAR BINNEN OPENEND kozijnmontage Ja
Klapraam NAAR BINNEN OPENEND vleugelmontage Ja
Klapraam NAAR BUITEN OPENEND kozijnmontage Ja
Dakraam NAAR BUITEN OPENEND Ja
