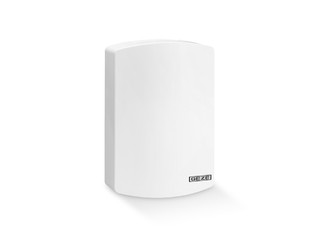

THZ N4 Trappenhuiscentrale in compacte behuizing voor rookafvoersysteem en kleine rook- en warmteafvoerinstallaties
- Compact en aantrekkelijk design met een kunststof behuizing
- Maximale flexibiliteit door uitgebreide parametreermogelijkheden
- Veiligheid en betrouwbaarheid bevestigd door VdS-erkenning en TÜV-keuring
- Samenschakeling van meerdere trappenhuiscentrales via potentiaalvrije contacten mogelijk
- Snelle en eenvoudige inbedrijfstelling met de service terminal ST 220
- Eenvoudige en snelle montage
Trappenhuiscentrale in compacte behuizing voor rookafvoersysteem en kleine rook- en warmteafvoerinstallaties
Toepassingsgebieden
- Rookafvoersysteem in trappenhuizen
- Voor kleinere RWA-oplossingen met een brandcompartimentering
- Aansluitmogelijkheden voor rookmelder, FT 4 knop, BMC-contact, ventilatorschakelaar en weersensoren
- Voor aandrijvingen van rook- en warmteafvoerinstallaties met een totale stroomopname van 4,5 A
- Besturing van elektromotorische 24 V aandrijvingen voor de rook- en warmteafvoerinstallatie in geval van brand
- Besturing van een gecontroleerde natuurlijke ventilatie
- Geschikt voor nieuwbouw of uitbreiding van bestaande bouw
Inbouwsituaties in referentieobjecten en -video's
THZ N4 emergency power control unit, SHEV
SHEV emergency power control units enable the coordinated control and release of supply and exhaust air for openings equipped with window drives. A compact solution for safe smoke evacuation in stairwells. © GEZE GmbH
Productspecificaties
| THZ N4 | |
| Afmetingen | 193 x 285 x 89 mm |
| Breedte | 193 mm |
| Hoogte | 285 mm |
| Diepte | 89 mm |
| Materiaal | Kunststof |
| Kleur | wit RAL 9016 |
| Beschermingsgraad | IP30 |
| Bedrijfstemperatuur | -5 - 40 °C |
| Bedrijfsspanning | 230 V AC |
| Opgenomen vermogen (max.) | 120 W |
| Aansluitdoorsnede / netwerk | 1.5 mm² |
| Uitgangsspanning | 24 V DC +/-15% |
| Rimpelstroom | 2 % |
| Uitgangsstroom (max.) | 4.5 A |
| Inschakeltijd bij max. uitgangsstroom | 30 % |
| Aansluitdoorsnede motorleiding | 4 mm² |
| Accucapaciteit | 2.3 Ah |
| Alarmgroepen | 1 |
| Ventilatiegroepen | 1 x |
| Netwerk van meerdere centrales | Doorgeven van de signalen alarm en reset voor de koppeling van max. 10 centrales |
| Beschikbare signaaluitgangen | 3 parametreerbare meldcontacten |
| Parametrisering centrales | Servicetoetsen en 5 leds of ST220 |
| Normconformiteit | EN 12101-10 |
| Keurmerken | VdS |
