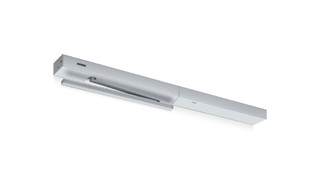

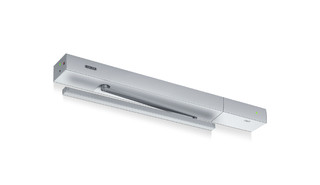

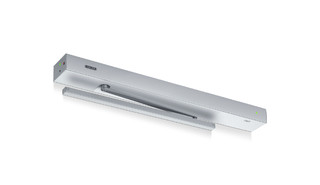

Powerturn F/R Elektromechanische draaideuraandrijving voor brandwerende en rookbeschermingsdeuren met enkele vleugel en geïntegreerde rookmelder
- Smart swing-functie voor eenvoudig manueel openen van de deur
- Traploos instelbare sluitkracht van EN4-7
- Geïntegreerde rookschakelaarcentrale, waarvan het signaal in geval van brand de deur automatisch sluit
- Openings- en sluitsnelheid kan individueel worden aangepast
- Mechanische eindslag in de stroomloze werking en elektrische eindslag in normaal bedrijf, die de deur net voor de gesloten positie versnelt
- Low-Energy-functie opent en sluit de deur met gereduceerde bewegingssnelheid en voldoet daarmee aan de hoogste veiligheidseisen
- Windvang-functie regelt het openen en sluiten van twee achter elkaar liggende deuren (sluis)
- De obstakelherkenning merkt een obstakel op door aanraking en stopt de openings- en sluitprocedure
- De automatische omkering herkent een obstakel en keert terug in de openingsstand
- Push & Go-functie activeert na lichte handmatige druk op het deurblad de automatische aandrijving
- Aandrijving kan met glijrail of schaararm gebruikt worden
- Servo-functie voor de gemotoriseerde ondersteuning bij handmatige opening van de deur
- Optionele printkaart voor afstandsbediening voor draadloze aansturing via draadloze zender
Elektromechanische draaideuraandrijving voor brandwerende en rookbeschermingsdeuren met enkele vleugel en geïntegreerde rookmelder
Toepassingsgebieden
- Brand- en rookwerende deuren
- Rechtse en linkse aanslagdeuren met enkele vleugel
- Aanslagdeuren tot 1600 mm vleugelbreedte of 600 kg gewicht
- Minimale breedte van de deurvleugel 800 mm
- Binnen- en buitendeuren met hoge toegangsfrequentie
- Kopmontage scharnier- en niet-scharnierzijde
Productspecificaties
| Powerturn F/R | |
| Hoogte | 70 mm |
| Breedte | 920 mm |
| Diepte | 130 mm |
| Vleugelgewicht (max.) 1-vleugelig | 600 kg |
| Scharniermaat (min.-max.) tweevleugelige schaararm | 1657 mm - 3200 mm |
| Scharniermaat (min.-max.) tweevleugelige glijrail | 1657 mm - 2800 mm |
| Vleugelbreedte (min.-max.) | 920 mm - 1600 mm |
| Kozijndiepte (max.) | 300 mm |
| Type aandrijving | Elektromechanisch |
| Openingshoek (max.) | 136 ° |
| Voorspanning veer | EN4 - EN7 |
| Z-variant (trekkend) | Nee |
| Z-variant (drukkend) | Nee |
| DIN links | Ja |
| DIN rechts | Ja |
| Montage in het deurblad | Nee |
| Montage in het deurframe | Nee |
| Kopmontage niet-scharnierzijde met schaararm | Ja |
| Kopmontage niet-scharnierzijde met glijrail | Ja |
| Kopmontage niet-scharnierzijde met glijrail | Nee |
| Kopmontage scharnierzijde met glijrail | Nee |
| Kopmontage scharnierzijde met glijrail | Ja |
| Kopmontage niet-scharnierzijde met glijrails op volledig glazen deuren | Nee |
| Kopmontage scharnierzijde met glijrails op volledig glazen deuren | Nee |
| Deurbladmontage niet-scharnierzijde met glijrail | Nee |
| Deurbladmontage niet-scharnierzijde met glijrail | Nee |
| Deurbladmontage scharnierzijde met glijrail | Nee |
| Deurbladmontage scharnierzijde met glijrail | Nee |
| Deurbladmontage scharnierzijde met schaararm | Nee |
| Mechanische eindslag | Ja |
| Elektrische eindslag | Ja |
| Elektrische sluitvolgorderegeling | Nee |
| Mechanische sluitvolgregeling | Nee |
| Ontkoppeling van de netspanning | Hoofdschakelaar in de aandrijving |
| Aanstuurvertraging (max.) | 10 s |
| Bedrijfsspanning | 230 V |
| Opgenomen vermogen | 200 W |
| Voedingsspanning voor externe verbruikers (24 V DC) | 1200 mA |
| Bedrijfstemperatuur | -15 °C - 50 °C |
| Beschermingsgraad | IP30 |
| Bedrijfsmodus | Automaat, Nacht, Permanent open, Winkelsluiting, Uit |
| Bedrijfsmodus | Volledig automatisch |
| Functie automaat | Ja |
| Functie Low-Energy | Ja |
| Functie Smart swing | Ja |
| Functie Servo | Ja |
| Functie Toetsen | Ja |
| Functie Invers (door middel van veer openend) | Nee |
| Windvangfunctie | Ja |
| Obstakelherkenning | Ja |
| Automatisch omdraaien | Ja |
| Push & Go | Instelbaar |
| Bediening | GEZEconnects (PC + Bluetooth), Serviceterminal ST 220, Programmaschakelaar DPS |
| Parameters instellen | GEZEconnects (PC + Bluetooth), Serviceterminal ST 220 |
| Keurmerken | DIN 18650, EN 16005, DIN 18263-4 |
| Geschiktheid brandwerende deuren | Ja |
| Rookmelder geïntegreerd | Ja |
| Te gebruiken op brand- en rookwerende deuren (F-variant) | Ja |
