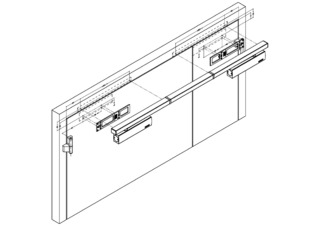

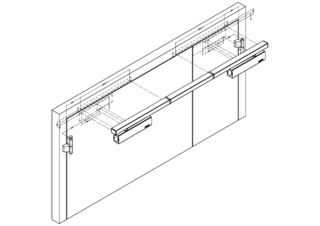

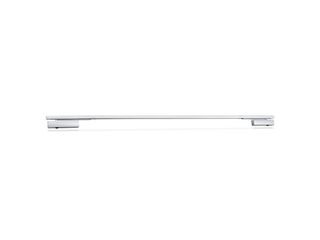

TS 5000 E-ISM/S * Bovenliggende deurdranger met glijrail voor tweevleugelige deuren met geïntegreerde sluitvolgorderegeling en elektrische vergrendeling op de passieve vleugel, voor gebruik met deurhoudmagneet op de actieve vleugel
- Systeem met twee deurdrangers TS 5000 en E-ISM/S glijrail met vastzetvoorziening op de passieve vleugel
- Traploos instelbare sluitkracht EN2-6
- Zonder aanpassing voor naar rechts en links openende deuren bruikbaar
- Elektrische vastzetvoorziening in de glijrail van de standdeur, vastzetbereik 80°-130°
- Vastzetten van de actieve vleugel vindt plaats via deurhoudmagneet of deurdranger met vrijloopfunctie
- Sluitvolgorderegeling houdt de loopdeur in wachtstand tot de standdeur gesloten is
- Hydraulische eindslag, die de deur net voor de gesloten status versnelt
- Sluitsnelheid kan individueel aangepast worden
- Geïntegreerde openingsdemping, remt krachtig geopende deuren af
- Optische weergave van de sluitkracht voor het eenvoudig controleren van de instelling
- Alle functies vanaf de voorzijde instelbaar
- Verzoek om de deurvleugel open te houden via potentiaalvrij contact van de elektrische vastzetvoorziening
Toepassingsgebieden
- Brand- en rookwerende deuren
- Rechter en linker aanslagdeuren met dubbele vleugel
- Aanslagdeuren tot 2800 mm scharnierafstand en 1400 mm vleugelbreedte
- Symmetrische en asymmetrische deurdeling mogelijk
- Deurbladmontage scharnierzijde
- Vastzetvoorzieningen met geïntegreerde vastzetfunctie op de passieve vleugel
Productspecificaties
TS 5000 E-ISM/S | |
Barrièrevrij conform DIN 18040 tot vleugelbreedte (max.) in mm | 1400 mm |
Vleugelbreedte (max.) | 1400 mm |
Type montage | Deurbladmontage scharnierzijde |
Openingshoek (max.) | 180 ° |
Ingangsspanning | 24 V DC |
Minimale scharnierafstand | 1300 mm |
Minimale standvleugelbreedte | 400 mm |
Geschiktheid brandwerende deuren | Ja |
Sluitkracht instelbaar | Ja, traploos |
Sluitsnelheid instelbaar | Ja |
Eindslag instelbaar | Ja, via ventiel |
Openingsdemping geïntegreerd | Ja, hydraulisch instelbaar |
Positie sluitkrachtinstelling | Voor |
Weergave sluitkracht | Ja |
Vastzetfunctie | Elektrisch |
Vaststelling op loopdeur / vaste vleugel | Nee / Ja |
Vastzethoek | 80 ° - 130 ° |
Sluitvolgorderegeling geïntegreerd | Ja |
