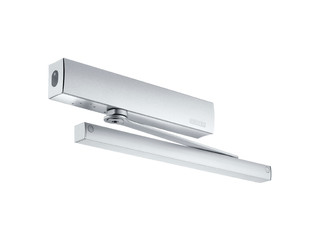

Pack complet TS 5000 EFS * Ferme-porte en applique avec bras à coulisse EN 3-6 à fonction débrayable électrique
- Force de fermeture réglable à réglage variable en continu par l'avant
- L’affichage visuel de la force de fermeture assure un réglage correct
- Vitesse de fermeture réglable par l’avant via une vanne
- À-coup final réglable par l’avant via une valve
- Fonction débrayable électrique
- Ferme-porte adapté pour portes DIN droite / DIN gauche
Domaines d’application
- Portes coupe-feu et pare-flammes
- Portes à simple action à droite et à gauche
- Portes battantes à simple action pour une largeur de vantail jusqu'à 1400 mm
- Montage sur dormant côté paumelles
- Unités d'arrêt à fonction maintien porte ouverte intégrée avec fonction débrayable
- Accessibilité sans obstacle selon DIN 18040
Spécifications du produit
Pack complet TS 5000 EFS | |
Largeur de vantail (max.) | 1400 mm |
Type de montage | Montage sur dormant côté paumelles |
Angle d'ouverture (max.) | 180 ° |
Réversible DIN gauche et DIN droite | Oui |
Tension d’entrée | 24 V DC |
Puissance électrique consommée | 1 W |
Facteur d'utilisation | 100 % |
Ondulation résiduelle | 20 % |
Indice de protection | IP20 |
Conformité aux normes | EN 1154:1996/A1:2002/AC:2006, EN 1155 |
Homologation pour portes coupe-feu | Oui |
Plaque de montage avec schéma de perçage selon EN 1154, annexe | Oui |
Longueur | 327 mm |
Largeur | 47 mm |
Hauteur | 60 mm |
Plage d'arrêt en fonction débrayée | 85 ° - 160 ° |
Force de fermeture réglable | Oui, à plage continue |
Vitesse de fermeture réglable | Oui |
À-coup final réglable | Oui, par valve |
Freinage à l‘ouverture intégré | Non |
Position de réglage de la force de fermeture | Avant |
Affichage visuel de la force de fermeture | Oui |
Vanne de sécurité contre la surcharge | Oui |
Soupapes thermostabilisées | Oui |
Fonction maintien porte ouverte | Électrique, pour la fonction débrayable |
Téléchargements
Variantes et accessoires
* Remarque concernant les produits présentés
Les produits mentionnés ci-dessus peuvent varier en termes de forme, de type, de caractéristiques et de fonction (design, dimensions, disponibilité, homologations, normes, etc.) selon les pays. Pour toute question, veuillez contacter votre interlocuteur GEZE ou nous écrire à E-Mail .
