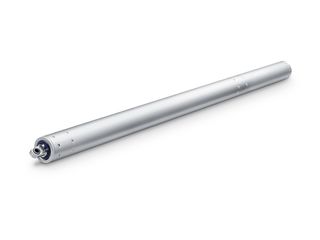

E 1500 N * Entraînement à vérin avec de faibles dimensions pour les vantaux lourds dans les façades et les toits
- Dimensions étroites et boîtier en aluminium pour des exigences élevées en matière de design
- Modèle solide et résistant à la corrosion avec amortissement de fin de course intégré
- Pour des largeurs de vantaux supérieures à 1200 mm, des kits d’entraînement synchronisés sont disponibles
- Les consoles complètes permettent un montage polyvalent sur le bord de fermeture principal ou le bord de fermeture secondaire
- Kit de motorisation Syncro sans boîtier de commande externe
Domaines d’application

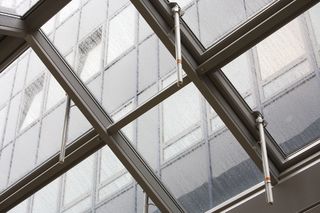

- Éléments de fenêtre lourds dans la zone des façades et de la toiture
- Ventilations naturelles, systèmes de désenfumage (RWA)
- Fenêtres à soufflet, à l’italienne ou à la française ouvrant vers l’intérieur et vers l’extérieur et fenêtres de toit
- Utilisation possible aussi bien dans le système d'amenée d'air que dans le système d'évacuation d'air
- Montage sur les fenêtres en bois, en PVC ou en métal
Spécifications du produit
| E 1500 N | |
| Dimensions | 36 x 36 mm |
| Vitesse d'ouverture RWA | 4 mm/s |
| Vitesse d'ouverture ventilation | 4 mm/s |
| Vitesse de fermeture (max.) | 4 mm/s |
| Force de maintien en position fermée (max.) | 5000 N |
| Force de poussée | 1600 N |
| Force de traction | 1600 N |
| Tension en cours de fonctionnement | 24 V (+25 % jusqu'à -20 %) |
| Tension d'alimentation | 24 V DC |
| Consommation de courant | 1.2 A |
| Puissance consommée | 29 W |
| Ondulation résiduelle | 20 % |
| Facteur d'utilisation | 30 % |
| Longueur du câble de connexion | 2.5 m |
| Longueur spéciale du câble de raccordement | 5 m, 10 m |
| Section de câble min. | 1 mm² |
| Nombre de fils | 3 fils |
| Température de service | -5 - 75 °C |
| Indice de protection | IP65 |
| Classe de protection | III |
| Fonction Synchro | Oui |
| Type de verrouillage supplémentaire | Entraînement de verrouillage |
| Type de raccourcissement de course | Réglage d'usine |
| Capteur de fin de course sorti | électronique |
| Capteur de fin de course rentré | électronique |
| Mise hors service pour surcharge | Oui |
| Ouverture complète en l'espace de 60 s | oui, jusqu'à une course de 300 mm |
| Nombre synchronisation des automatismes de portes | 4 |
| Fenêtre à soufflet OUVRANT VERS L’INTÉRIEUR montage sur dormant | Oui |
| Fenêtre à soufflet OUVRANT VERS L’INTÉRIEUR montage sur l’ouvrant | Oui |
| Fenêtre à soufflet OUVRANT VERS L’EXTÉRIEUR montage sur dormant | Oui |
| Fenêtre à la française OUVRANT VERS L’INTÉRIEUR montage sur dormant | Oui |
| Fenêtre à la française OUVRANT VERS L’INTÉRIEUR montage sur l’ouvrant | Oui |
| Fenêtre à la française OUVRANT VERS L’EXTÉRIEUR montage sur dormant | Oui |
| Fenêtre à battant projetant OUVRANT VERS L’INTÉRIEUR montage sur dormant | Oui |
| Fenêtre à battant projetant OUVRANT VERS L’INTÉRIEUR montage sur l’ouvrant | Oui |
| Fenêtre à battant projetant OUVRANT VERS L’EXTÉRIEUR montage sur dormant | Oui |
| Fenêtre de toit OUVRANT VERS L’EXTÉRIEUR | Oui |
Téléchargements
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © Nikolaus Grünwald / GEZE GmbH
Variantes et accessoires
* Remarque concernant les produits présentés
Les produits mentionnés ci-dessus peuvent varier en termes de forme, de type, de caractéristiques et de fonction (design, dimensions, disponibilité, homologations, normes, etc.) selon les pays. Pour toute question, veuillez contacter votre interlocuteur GEZE ou nous écrire à E-Mail .
